Ford Mondeo: Никаких больших проблем – замена ламп накаливания - Электро-техническое оборудование - Руководство по техобслуживанию и ремонту автомобиля Ford MondeoFord Mondeo: Никаких больших проблем – замена ламп накаливания

Лампочки фонарей ближнего, дальнего, стояночного света и указателей поворота располагаются все вместе в корпусе фары. Для замены лампы необходимо демонтировать фару: при этом нет никаких оснований для использования посторонних рук – вы открываете капот двигателя, освобождаете оба зажима по бокам сверху решетки радиатора и вытаскиваете решетку. Если теперь вытащить оба крепежных штифта (указаны стрелками) наверху корпуса фар и затем еще отсоединить ламповый штекер, то перед вами комплексная фара, готовая для смены ламп. Внимание: чтобы не «омрачить» ваши отношения с галогенной лампой, никогда не берите ее за стеклянную колбу, а только за патрон. Используйте только запасные лампы с УФ-фильтром.

Полностью вытащите оба крепежных штифта.

Полностью вытащите оба крепежных штифта.

Передние указатели поворота(в зависимости от источника света)

Передние указатели поворота

 ПОРЯДОК ВЫПОЛНЕНИЯ

Вращайте ламповый патрон влево и полностью выкрутите вместе с лампой из корпуса.

Слегка сожмите старую лампочку в патроне и выкрутите ее левым вращением.

Установите новую лампу в обратном порядке и проследите за тем, чтобы при монтаже правильно располагались оба направляющих выступа.

Вывинчивание левым вращением: сначала патрон, затем лампа.

Вывинчивание левым вращением: сначала патрон, затем лампа.

Боковые указатели поворота

 ПОРЯДОК ВЫПОЛНЕНИЯ

Осторожно сдвиньте стекло указателя поворота из крыла настолько, чтобы пружину под наконечником можно было отжать отверткой и полностью вытащить стекло из крыла.

Обратите внимание на заднюю пружину при монтаже бокового указателя поворота.

Обратите внимание на заднюю пружину при монтаже бокового указателя поворота.

Прочно удерживайте ламповый патрон, вращайте стекло влево и снимите.

Вытащите лампу из патрона и замените на новую.

Проведите монтаж в обратном порядке.

Ближний свет

 ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте корпус фары. Для этого сначала отсоедините ламповый штекер, освободите зажимные затворы и отложите в сторону колпачки.

Соблюдайте порядок: отсоедините ламповый штекер, а затем освободите зажимные

Соблюдайте порядок: отсоедините ламповый штекер, а затем освободите зажимные затворы.

Отсоедините ламповый штекер (указан стрелкой), откиньте в стороны проволочные скобы (указаны стрелками) и вытащите лампу за цоколь из отражателя.

Вставьте новую лампу, подключите ее и затем закройте фару. Проследите за тем, чтобы проволочные затворы встали на свои места.

Галогенная лампа: всегда брать только за патрон.

Галогенная лампа: всегда брать только за патрон.

Дальний свет

 ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините ламповый штекер от лампы дальнего света, откиньте в стороны проволочные скобы и вытащите лампу за цоколь из отражателя Вставьте новую лампу, подключите ее и затем закройте фару.

Стояночный свет

 ПОРЯДОК ВЫПОЛНЕНИЯ

Вращайте колпачок влево и вытащите его из корпуса.

Приподнимите затем с помощью плоской отвертки патрон из корпуса и вытащите лампу из патрона.

Вставьте новую лампу. Проследите за корректной посадкой обоих направляющих выступа и закройте корпус.

Должны сидеть корректно: направляющие выступы.

Должны сидеть корректно: направляющие выступы.

 ПРАКТИЧЕСКИЙ СОВЕТ

Проверка положения фар – после каждой смены лампы

Поскольку при замене лампы фары нужно отрегулировать отражатель, то перед тем, как заменить лампу, поставьте свой Mondeo по возможности перед темной стенкой и пометьте куском мела на стенке пучки света исправных ламп. После замены лампы сравните световое отверстие новой лампы со старой. Если ваш Mondeo явно «косит в сторону», то лучше провести необходимую юстировку света в специальной мастерской с помощью оптического прибора для установки фар.

Противотуманные фары

 ПОРЯДОК ВЫПОЛНЕНИЯ

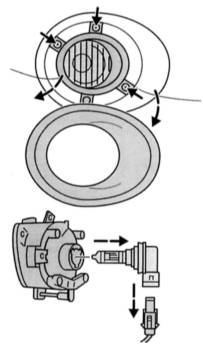

Осторожно приподнимите отражатель фары из переднего дефлектора и...

...затем вывинтите крепежные винты лампы с помощью крестовой шлицевой отвертки.

Вытащите теперь корпус из монтажного отверстия и отсоедините ламповый штекер.

Вытащите лампу из патрона и вставьте новую лампу.

Монтаж в моделях с серийным бампером.

Монтаж в моделях с серийным бампером.

Задние фонари в моделях с кузовами седан и универсал (сигнала торможения, габаритные и указатели поворота)

 ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте крышку багажника и освободите поворотный зажим соответствующего корпуса лампы.

Снимите обшивку и...

...отделите держатель лампы от корпуса. Для этого необходимо нажать на оба красных вставных язычка (указан стрелкой).

Сожмите оба красных вставных язычка.

Сожмите оба красных вставных язычка.

Отсоедините теперь ламповый штекер и вытащите дефектную лампу из патрона.

После замены проведите монтаж в обратном порядке. Не забудьте провести контроль функционирования.

Унифицированно: задние фонари в моделях с наклонным и угловым задком кузова.

Унифицированно: задние фонари в моделях с наклонным и угловым задком кузова.

Заднее освещение универсала

 ПОРЯДОК ВЫПОЛНЕНИЯ

Откройте заднюю дверь и освободите в салоне верхнюю обшивку корпуса лампы (нижняя закреплена клеящей лентой).

Теперь снимите обшивку и...

...вывинтите обе барашковые гайки корпуса лампы. Позаботьтесь о том, чтобы гайки не «провалились» в отверстия.

Вытащите корпус наружу, слегка сожмите лампу в патроне и снимите левым вращением.

После замены проведите монтаж в обратном порядке. Не забудьте провести контроль функционирования.

Смонтированы друг над вругом: задние фонари в Mondeo Turnier

Смонтированы друг над вругом: задние фонари в Mondeo Turnier

Дополнительные фонари сигнала торможения

 ПОРЯДОК ВЫПОЛНЕНИЯ

В моделях с кузовом седан просто сместите кожух лампового держателя. В моделях с кузовом купе и универсал откройте вначале заднюю дверь.

Затем отвинтите два винта с крестообразной головкой и снимите колпачок.

После этого отсоедините штекер и вытащите держатель лампы. Для этого нажмите на оба выступа.

Замените дефектную лампу и проведите монтаж в обратном порядке. Не забудьте проверить функционирование.

Дополнительные фонари сигналов торможения: комплект из пяти ламп.

Дополнительные фонари сигналов торможения: комплект из пяти ламп.

Освещение номерного знака

 ПОРЯДОК ВЫПОЛНЕНИЯ

Отвинтите оба винта с крестообразным шлицем и вытащите корпус лампы из буфера.

Вставьте новую софитную лампу и проведите монтаж в обратном порядке.

Освещение номерного знака: закрепляется двумя винтами с крестообразным шлицем.

Освещение номерного знака: закрепляется двумя винтами с крестообразным шлицем.

 ПРАКТИЧЕСКИЙ СОВЕТ

Очередная замена ламп накаливания

Любая обычная лампа накаливания подвержена износу: частицы нити накаливания испаряются и ее светоотдача снижается. Поэтому в секторе наружного освещения (кроме галогенных ламп) заменяйте лампы накаливания в основном не реже, чем через два года. «Стареющие» лампы обычно распознаются визуально по слегка почерневшей стеклянной колбе.
