Положение отдельных элементов системы впрыска топлива и системы зажигания в двигательном

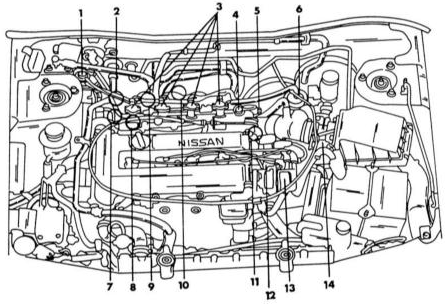

Положение отдельных элементов системы впрыска топлива и системы зажигания в двигательном отсеке автомобиля с двигателем SR20DE

1 — адсорбер 2 — клапан дополнительного воздуха 3 — вентили впрыска 4 — регулятор давления топлива 5 — датчик положения дроссельной заслонки 6 — топливный фильтр 7 — клапан переключения, регулировка холостого хода 8 — датчик температуры охлаждающей жидкости 9 — регулятор воздуха 10 — резистор 11 — транзистор 12 — катушка зажигания 13 — датчик угла поворота коленвала 14 — измеритель потока воздуха

Если открыть капот, можно увидеть обычное для современного автомобиля множество шлангов, проводов и других деталей, которые относятся или к системе впрыска, или к системе зажигания. На иллюстрации выше показан вид на двигательный отсек, показывающий расположение основных элементов обеих систем. Коротко остановимся на работе некоторых элементов. Датчик угла поворота коленвала (13) установлен в распределителе зажигания и является основным элементом обеих систем. Датчик отслеживает число оборотов двигателя и положение поршней и посылает соответствующий сигнал к прибору управления, для управления впрыском, зажиганием и другими функциями. Датчик имеет роторный диск и токовый контур. Диск имеет 360 шлицев, каждый из которых соответствует повороту коленвала на 1°, а также 4 других шлица, которые служат для 4 цилиндров и расположены на расстоянии 180°. В токовом контуре установлены свето- и фотоэлементы. Когда ротор проходит между свето- и фотоэлементами, шлицы на диске прерывают световой сигнал, передаваемый от светодиода к фотоэлементу. Не вдаваясь в подробности, можно сказать, что при этом вырабатываются импульсы, которые преобразуются токовым контуром и посылаются в виде сигналов на электронный прибор управления. Последний обрабатывает их и выполняет соответствующие корректировки в системах впрыска и зажигания.

Измеритель потока воздуха (14) находится рядом с воздушным фильтром и измеряет количество всасываемого воздуха. Измерение осуществляется следующим образом: электронный прибор управления получает электрический сигнал, который соответствует теплу, отдаваемому нагревательным элементом, обдуваемым потоком всасываемого воздуха. Когда всасываемый воздух протекает во впускной трубопровод и при этом обдувает нагревательный элемент, воздух получает вырабатываемое этим элементом тепло. Количество тепла зависит от количества воздуха. Так как температура нагревательного элемента автоматически регулируется на определенное значение, необходимо подавать на нагревательный элемент ток, чтобы поддерживать температуру элемента постоянной. На основании электрических изменений прибор управления определяет количество воздуха.

Датчик температуры двигателя (8) находится за масляным фильтром в указанном на иллюстрации ниже месте. Датчик отслеживает температуру охлаждающей жидкости и в виде сигнала передает информацию в электронный прибор управления. Датчик оснащен термистором, реагирующим на изменение температуры. Электрическое сопротивление термистора уменьшается при увеличении температуры.

Положение датчика температуры охлаждающей жидкости (1) рядом с масляным фильтром
Положение датчика температуры охлаждающей жидкости (1) рядом с масляным фильтром (2).

Датчик положения дроссельной заслонки (5) реагирует на движение педали газа. Он преобразует положение дроссельной заслонки в сигнал и передает его в электронный прибор управления. Прибором управления определяется положение холостого хода дроссельной заслонки, когда прибор получает соответствующий сигнал, и он, например, прекращает подачу топлива.

Вентили впрыска (3) имеют маленькие переключающиеся клапаны. Когда электронный прибор посылает к вентилю впрыска сигнал, обмотка вентиля втягивает иглу и топливо впрыскивается во впускной трубопровод. Как долго впрыскивается топливо также определяется прибором управления.

Регулятор давления топлива (4) поддерживает в системе постоянное давление 3.0 бар. Так как количество впрыскиваемого топлива зависит от длительности впрыска, давление должно поддерживаться на заданном уровне.

Исходящий от прибора управления сигнал поступает на усилительный каскад (11), который управляет первичным токовым контуром катушки зажигания. Высокое напряжение снимается со вторичного контура катушки. Катушка зажигания не стандартного типа.

Регулятор воздуха (9) регулирует поток воздуха в обход дроссельной заслонки, если двигатель холодный или во время прогрева на быстром холостом ходе. Регулятор реагирует на температуру и в зависимости от нее изменяет поперечное сечение канала. В месте (2) находится клапан дополнительного воздуха, который работает с управляющим клапаном (7). Эти взаимозависимые элементы получают сигналы от прибора управления и регулируют холостой ход двигателя на заданное значение. На иллюстрации ниже показано, как выглядит модуль переключения. На указанном месте находится винт регулировки холостого хода.

Вид клапана дополнительного воздуха и сопутствующих компонентов
Вид клапана дополнительного воздуха и сопутствующих компонентов

1 — болт регулировки Х.Х 2 — клапан дополнительного воздуха 3 — переключающий клапан

Датчик скорости установлен в спидометре и преобразует сигнал скорости в импульсы, которые подаются в прибор управления. Чтобы поддержать число оборотов холостого хода, когда двигатель подвергается дополнительной нагрузке при работе сервоуправления, в трубопровод высокого давления системы рулевого управления установлен датчик давления масла, который выдает на прибор управления сигнал нагрузки. Он информирует клапан дополнительного воздуха, о необходимом повышении числа оборотов холостого хода в зависимости от размера нагрузки.

На блоке цилиндров расположен датчик детонации двигателя. Если двигатель из-за детонации подвержен вибрации, это преобразуется датчиком в сигнал напряжения, который подается в прибор управления.

Топливный фильтр (6) находится в металлическом корпусе, чтобы выдержать высокое давление топлива. К фильтру сверху и снизу подключено по одному шлангу. Фильтр сидит в пружинной защелке. Прежде чем заменить фильтр (рекомендуется через каждые 40000 км или через каждые 2 года), следует снизить давление топлива в системе, чтобы избежать разбрызгивания топлива. Устанавливайте только соответствующий Спецификациям фильтр.

Адсорбер с активированным углем (1) служит для целей описанных в Разделе Системы снижения токсичности отработавших газов для карбюраторного двигателя. Все элементы, относящиеся к системе зажигания описаны в Главе Система электрооборудования двигателя.

Топливный насос находится в топливном баке. Прибор управления включает топливный насос через несколько секунд после включения зажигания, для облегчения запуска двигателя. Когда прибор управления получает от датчика положения коленвала сигнал "180", он знает, что двигатель вращается и включает насос. Если этот сигнал не получается, двигатель отключается и насос устанавливается в такой режим, при котором экономится напряжение батареи и обеспечивается безопасность. Прибор управления запускает насос через отдельное реле.

На автомобилях с катализатором в выхлопной системе установлен лямбда-зонд. Он осуществляет измерение содержания кислорода в отработавших газах и изменяет отношение количества топлива и воздуха в соответствии с этим.
