Mazda 626: Дисковый тормозной механизм задней оси - Тормозная система - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Дисковый тормозной механизм задней оси

Дисковый тормозной механизм задней оси Автомобили выпуска с 01/92 - 07/97

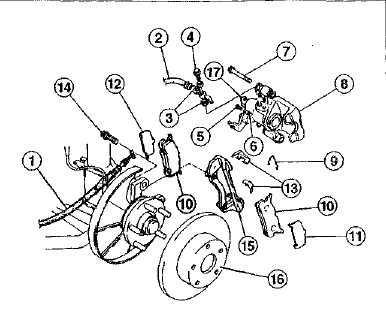

Дисковый тормозной механизм задней оси Автомобили выпуска с 01/92 - 07/97 1 - тросовый жгут ручного тормоза; 2 - шланг тормозной; 3 - уплотнения (после каждой разборки заменяются новыми); 4 - винт специальный, 27 Нм; 5 - винт-пробка; 6 - поршень тормоза с устройством возврата; 7 - винт, 37 Нм; 8 - тормозной суппорт; 9 - пружина; 10 - колодка тормозная; 11 - пластина промежуточная внешняя; 12 - пластина промежуточная внутренняя; 13 - направляющая колодок; 14 - винт, 60 Нм; 15 - корпус тормоза; 16 - тормозной диск; 17 - рычаг привода ручного тормоза

    Снятие и установка тормозных колодок передних колес
    Снятие Предупреждение. Использование домкрата или специальных подъемников при поднятии автомобиля сопряжено с возможностью получения травмы. Поэтому заранее следует прочесть главу "Применение ...

    Снятие и установка тормозных колодок задних колес
    Автомобили выпуска с 01/92 по 07/97 Снятие Предупреждение. Использование домкрата или специальных подъемников при поднятии автомобиля сопряжено с возможностью получения травмы. Поэтому заранее сле ...
