Боковая отделка багажного отделения моделей Универсал

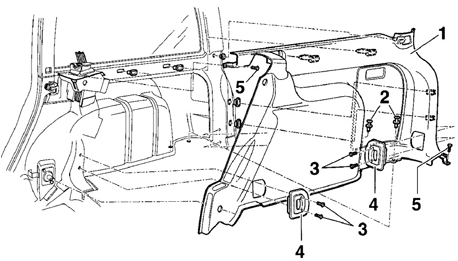

Боковая отделка багажного отделения моделей Универсал

1 – боковая отделка багажного отделения, 2 – комбинированные пистоны, 3 – винты, 4 – петля для крепления багажа, 5 – винт

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите полку, закрывающую багажное отделение. 2. Снимите заднюю отделку багажного отделения. 3. Снимите спинки дополнительных сидений. 4. Снимите покрытие пола багажного отделения. 5. Снимите элемент нижней отделки багажного отделения. 6. Извлеките комбинированные пистоны (2), для чего отверткой извлеките распорную часть пистона, а затем и основание пистона. 7. Вывинтите винты (3) крепления петель для багажа (4) и снимите петли. 8. Вывинтите винты (5) и снимите боковую отделку багажного отделения (1). Установка Установка производится в последовательности, обратной снятию.
