Iran Khodro Samand: ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ - СНЯТИЕ
1. Отсоединить аккумуляторную бата рею и снять рычаги стеклоочистителя ветрового стекла.

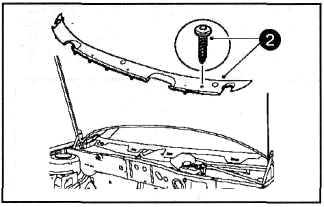

2. Снять воздушный дефлектор, как показано на рисунке.

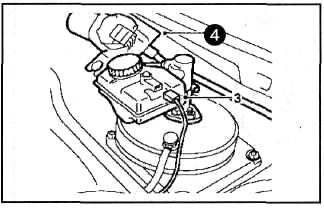

З. Отсоединить разъем от датчика по ниженного уровня тормозной жидкости в расширительном бачке.
https://womandreams.org Детскии психотерапевт.4. Снять электродвигатель стекло очистителя в сборе со штоками.

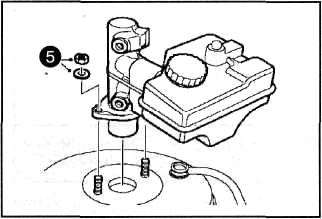

5. Отвернуть две гайки крепления и извлечь шайбы, затем аккуратно отвести главный тормозной цилиндр в сторону, не отворачивая при этом гаек крепления тормозных патрубков.

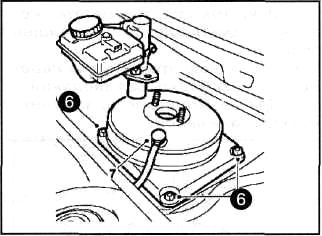

6. Отвернуть четыре гайки крепления педали тормоза.
7. Снять с верхней части вакуумного усилителя контрольный клапан разря жения, как показано на рисунке.

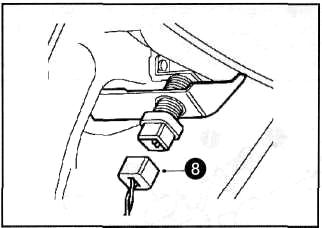

8. Отсоединить разъем выключателя лампы стоп-сигнала.

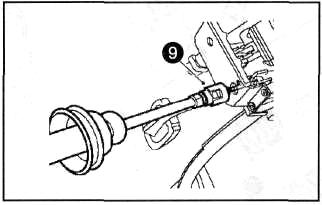

9. Надавить на конец фиксирующего зажима и снять трос педали сцепления, как показано на рисунке.
10. Снять покрытие педалей сцепления и тормоза.

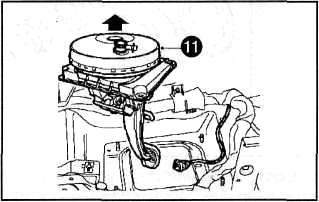

11. Извлечь вакуумный усилитель в сборе с педалью с автомобиля.

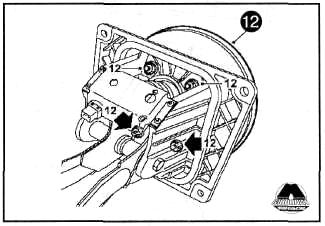

12. Отвернуть четыре гайки крепления вакуумного усилителя к кронштейну педали тормоза, затем отсоединить усилитель.

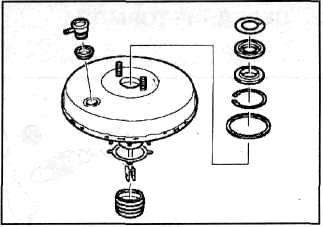

1З. Разобрать вакуумный усилитель для ремонта, в последовательности указанной на рисунке.
ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР - УСТАНОВКА
1. Установка производится в последо вательности обратной снятию. 2. После установки прокачать сис тему. ...ВАКУУМНЫЙ УСИЛИТЕЛЬ ТОРМОЗОВ - УСТАНОВКА
1. Установка производится в последовательности обратной снятию, с учетом ниже приведенных условий. • При установке вакуумного уси лителя необходимо использовать но вые прокладки. • Проверить техни ...Другое на сайте:
