BMW 3: Блоки задних фонарей - Лампы и фонари - Замена деталей - Мобильность - Руководство по эксплуатации автомобиля BMW 3BMW 3: Блоки задних фонарей

► Задний противотуманный фонарь: лампа 21 Вт, H 21 W
► Остальные фонари: лампа 21 Вт, P 21 W

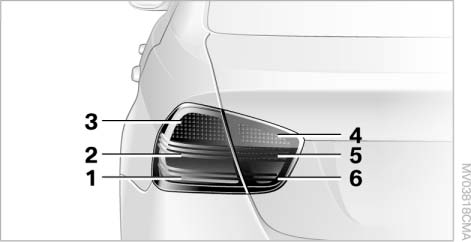

Блоки задних фонарей состоят из двух час тей. Одна часть блока находится в крышке багажника, а другая часть – в крыле.

1 Стоп сигнал

1 Стоп сигнал
2 Парковочный/габаритный фонарь
3 Указатель поворота
4 Фонарь заднего хода
5 Габаритный фонарь
6 Задний противотуманный фонарь

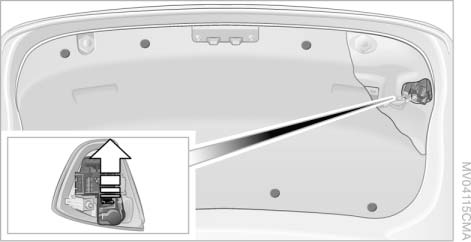

Фонари в крышке багажника

1. С помощью отвертки выньте пластмас совые пробки, которыми крепится обли цовка

1. С помощью отвертки выньте пластмас совые пробки, которыми крепится обли цовка крышки багажника, и снимите облицовку.
2. Расфиксируйте, см. стрелку, и снимите держатель ламп.
3. Слегка нажав, поверните лампу против часовой стрелки, выньте ее и замените.
4. Защелкните держатель ламп.
5. Установите облицовку крышки багаж ника.

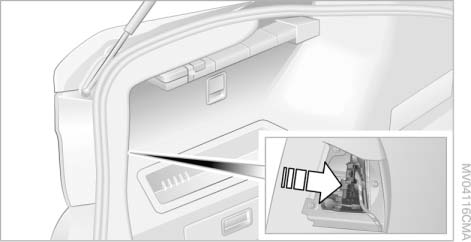

Фонари в крыльях

1. Снимите крышку в стенке багажника, подцепив ее с помощью отвертки или повернув

1. Снимите крышку в стенке багажника, подцепив ее с помощью отвертки или повернув против часовой стрелки ее фиксаторы.
2. Расфиксируйте, см. стрелку, и снимите держатель ламп.
3. Слегка нажав, поверните лампу против часовой стрелки, выньте ее и замените.
4. Защелкните держатель ламп.
5. Установите крышку в багажнике.

    Боковые указатели поворота
    Лампа 5 Вт, WY 5 W или WY 5 W ST (Silver Top) 1. Отожмите пальцем и отсоедините перед ний край фонаря. 2. Замените лампу. 3. Установите фонарь. ...

    Фонари подсветки номерного знака
    Лампа 5 Вт, C 5 W 1. Приставьте отвертку к торцу фонаря и сдвиньте фонарь влево. 2. Снимите фонарь на правую сторону и замените лампу. 3. Установите фонарь. ...
