Mazda 626: Блоки предохранителей - Электрооборудование - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Блоки предохранителей

Автомобили выпуска до 1998 года Предохранители могут отличаться друг от друга в зависимости от типа автомобиля, двигателя и модельного ряда. Информация о видах предохранителей размещена на крышке соответствующей коробки, где они установлены, или же в руководстве по эксплуатации вашего автомобиля. Место установки коробок (блоков) предохранителей может отличаться от изображенных на рисунках.

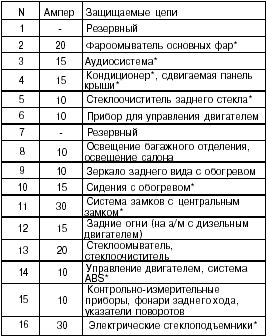

• Предохранители расположены в коробке, находящейся со стороны водительского сидения.

Для их открытия необходимо сдвинуть крышку в направлении, указанном стрелкой -А-.

• Главные предохранители размещены в коробке в моторном отделении.

Автомобили с бензиновым двигателем • Для открытия коробки с предохранителями следует приподнять пластинку в направлении, указанном стрелкой, и снять крышку.

Автомобили с дизельным двигателем

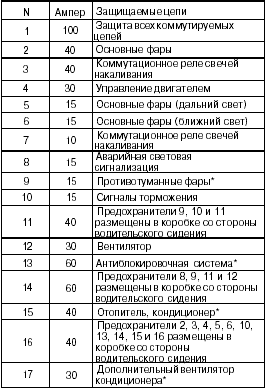

• Для открытия коробок с предохранителями А/В/С необходимо приподнять пластинку в направлении, указанном стрелкой, и снять крышку.

* - устанавливается опционально.

Примечание. На автомобилях, выпускавшихся до 1998 г., в моторном отделении находится лишь одна коробка с предохранителями.

Автомобили выпуска с 1998 г.

Коробка с предохранителями, размещенная со стороны водительского сидения

Коробка с предохранителями, размещенная в моторном отделении (для автомобилей с бензиновым двигателем)

* - устанавливается опционально.

Коробка с предохранителями, размещенная в моторном отделении (на автомобилях с дизельным двигателем)

* - устанавливается опционально.
