Mazda 626: Автоматическая трансмиссия - Коробка передач/механизм переключения передач - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Автоматическая трансмиссия

Снятие и установка тросового привода рычага управления автоматической коробкой передач Снятие следует производить строго в соответствии с приведенными ниже указаниями.

Сборка осуществляется в обратном порядке.

1 - передняя центральная консоль; 2 - задняя часть центральной консоли; 3 - боковые

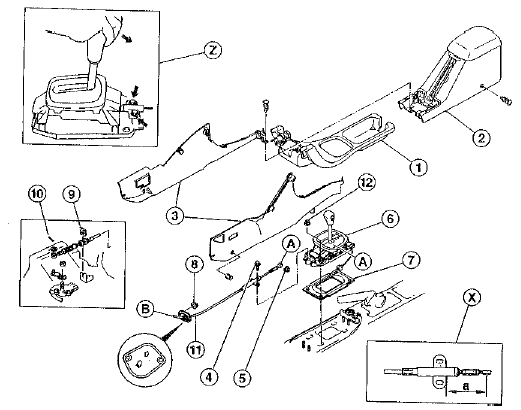

1 - передняя центральная консоль; 2 - задняя часть центральной консоли; 3 - боковые облицовочные элементы; 4 - винт (10 Нм); 5 - гайка (10 Нм); 6 - рычаг управления автоматической коробкой передач: Регулирование -Z-: установить рычаг в положение "Р", нажать на него и удерживать (верхняя стрелка). Затянуть винты -4- (нижние стрелки); 7 - изоляция; 8 - гайка (10 Нм); 9 - скоба (заменять новой); 10 - стопорный шплинт (заменять новым); 11 - тросовый привод рычага управлений автоматической коробкой передач; 12 - гайка (22 Нм) С помощью букв А-А - В-В обозначены места соединения отдельных деталей.

X - не производить регулирование тросового привода: Заданная величина при нахождении рычага управления автоматической коробкой передач в положении "Р": а - 79,3 мм.

Z - регулирование рычага управления автоматической коробкой передач.

    Механизм переключения передач
    Механизм переключения передач не требует специального обслуживания или регулирования. 1 - шаровая головка рычага переключения передач; 2 - консоль рычага переключения передач с манжетой; 3 - из ...
