Iran Khodro Samand: АМОРТИЗАТОРНАЯ СТОЙКА - СНЯТИЕ - ХОДОВАЯ ЧАСТЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: АМОРТИЗАТОРНАЯ СТОЙКА - СНЯТИЕ





1. Повернуть рулевое колесо на не большой угол вправо.

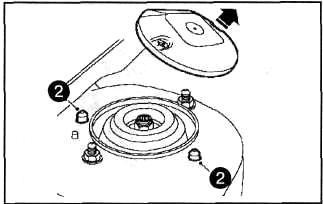

2. Снять защитную крышку и устано вить фиксирующие тросы (24904009) в отверстия

2. Снять защитную крышку и устано вить фиксирующие тросы (24904009) в отверстия в чашке кузова, как показано на рисунке.

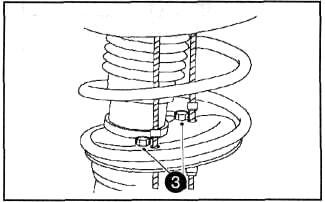

З. Установить два болта (6мм), чтобы предотвратить выпадение тросов через нижние

З. Установить два болта (6мм), чтобы предотвратить выпадение тросов через нижние отверстия.

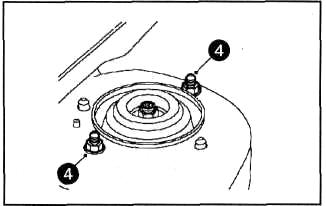

4. Отвернуть на несколько оборотов верхние гайки крепления амортизаторной стойки

4. Отвернуть на несколько оборотов верхние гайки крепления амортизаторной стойки подвески.

5. Поднять автомобиль и снять перед нее колесо.

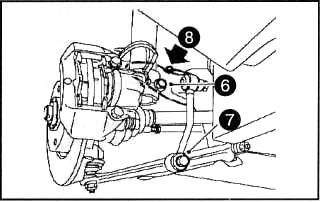

6. Отвернуть болт и гайку крепления амортизаторной стойки к поворотному кулаку.

6. Отвернуть болт и гайку крепления амортизаторной стойки к поворотному кулаку.

7. Отвернуть болт крепления штока стабилизатора поперечной устойчивости к нижнему рычагу подвески. 8.

Привязать поворотный кулак проволокой к подрамнику.

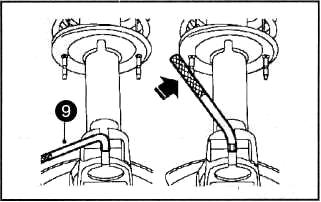

9. Установить специальное приспособление (2490400З) в паз на амортизаторной стойке,

9. Установить специальное приспособление (2490400З) в паз на амортизаторной стойке, затем повернуть приспособление на четверть оборота, чтобы разжать кулак, как показано на рисунке.

10. Отсоединить все провода и шлан ги, прикрепленные к амортизаторной стойке.

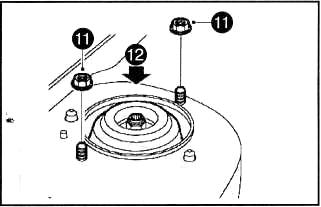

11. Отвернуть две фиксирующие стой ку гайки.

11. Отвернуть две фиксирующие стой ку гайки.

12. Снять амортизаторную стойку в сборе.
