Mazda 626: Топливный фильтр - Система питания - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Топливный фильтр

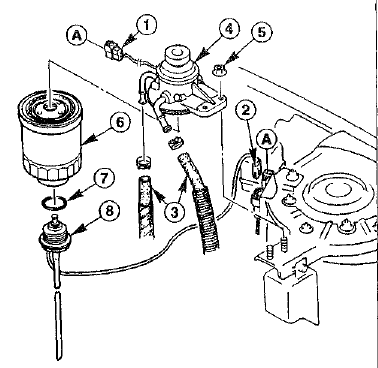

Дизельный двигатель 1 - Штекер подогрева фильтра; 2 - Штекер сигнального

Дизельный двигатель 1 - Штекер подогрева фильтра; 2 - Штекер сигнального фонаря, 3 - Топливные шланги; 4 - Держатель фильтра с механическим насосом; 5 - Гайка, 22 Нм; 6 - Фильтрующий элемент, 15 Нм. Перед установкой смажьте прокладку дизельным топливом. Закрепите фильтрующий элемент до упора на держателе фильтра, затем прокрутите еще на 3/4 оборота; 7 - Уплотнительное кольцо. Всегда заменять. Перед установкой смажьте кольцо дизельным топливом; 8 - Датчик уровня воды

На иллюстрации показан дизельный двигатель мощностью 55 кВт (75 л.с.)

    Снятие и установка топливного насоса
    Бензиновый двигатель Топливный насос находится под задними сидениями около топливного бака Перед снятием топливного насоса бак по возможности необходимо опорожнить. Для вентиляции рабочего места п ...

    Снятие и установка воздушного фильтра/канала поступающего воздуха/резонатора
    Указание. На иллюстрации показан бензиновый двигатель. Снятие воздушного фильтра на дизельном двигателе не имеет принципиальных отличий от бензинового двигателя. Снятие • Отсоединить (показано ...
