Honda Accord: Расположение приборов и органов управления

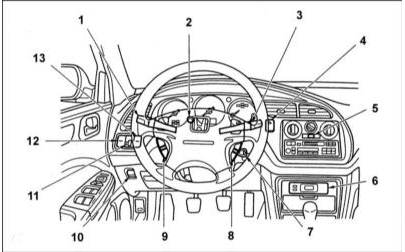

Расположение органов управления
1 — Левый подрулевой переключатель (главный переключатель управления функционированием
наружных осветительных и сигнальных приборов)
2 — Регулятор управления интенсивностью подсветки панели приборов
3 — Правый подрулевой переключатель (переключатель управления функционированием
очистителей/омывателей стекол)
4 — Выключатель аварийной сигнализации
5 — Выключатель обогрева заднего стекла
6 — Часы с цифровой индикацией
7 — Замок зажигания
8 — Пульт управления функционированием темпостата на рулевом колесе
9 — Пульт дистанционного управления функционированием аудиосистемы
10 — Выключатель противотуманных фар
11 — Переключатель гидрокорректировки направления оптических осей головных фар
12 — Выключатель задних туманных фонарей
13 — Выключатель темпостата

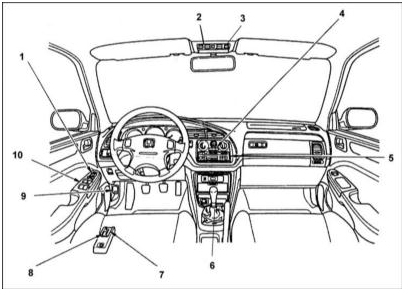

Расположение органов управления (продолжение)
1 — Переключатели управления функционированием электропривода регулировки положения
зеркал заднего вида
2 — Переключатель управления функционированием электропривода верхнего люка
3 — Выключатель внутреннего освещения салона
4 — Панель управления функционированием отопителя/кондиционера воздуха
5 — Аудиосистема
6 — Рычаг управления РКПП/селектора А
7 — Рычаг привода отпирания замка двери задка/крышки багажного отделения
8 — Рычаг привода отпирания замка лючка заливной горловины топливного бака
9 — Рычаг привода отпирания замка капота
10 — Переключатели управления функционированием электроприводом стеклоподъемников

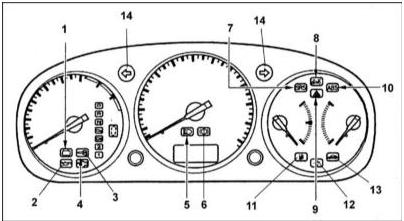

Схема расположения контрольных ламп комбинации приборов
1 — Контрольная лампа заряда
2 — Контрольная лампа давления масла
3 — Контрольная лампа системы иммобилизации двигателя
4 — Контрольная лампа нарушений исправности функционирования систем двигателя
5 — Контрольная лампа включения дальнего света
6 — Контрольная лампа взведения стояночного тормоза/отказов тормозной системы
7 — Контрольная лампа SRS
8 — Контрольная лампа включения темпостата
9 — Контрольная лампа аварийной сигнализации (либо контрольная лампа "Пристегните
ремни")
10 — Контрольная лампа ABS
11 — Контрольная лампа резервного запаса топлива
12 — Контрольная лампа неплотного закрывания дверей
13 — Контрольная лампа неплотного закрывания крышки багажного отделения
14 — Контрольные лампы указателей поворотов
