Элементы крепления замка багажника

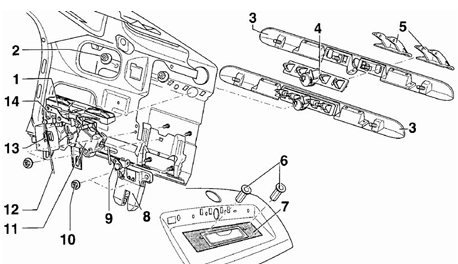

1 – кронштейн цилиндра замка, 2 – гайка, 7 Нм, 3 – планка, 4 – ручка, 5 – прижимы, 6 – глухие гайки, 7 – основание для номерного знака, 8 – замок, 9 – рычаг, 10 – гайка, 7 Нм, 11 – исполнительный двигатель системы центральной блокировки, 12 – тяга, 13 – шарнир, 14 – рычаг

Предупреждение Цилиндр замка можно снять только вместе с кронштейном 1. Установка глухих гаек 6 производится с использованием специальных клещей VW- 1765А для расклепывания глухих гаек. Для установки тяги 12 до упора переместите рычаг 14 и вставьте тягу.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите кронштейн вместе с цилиндром замка. 2. Отвинтите две гайки (2) и снимите пластину крепления ручки (3). 3. Снимите отделку багажного отделения. 4. Отсоедините от замка багажника электрические разъемы. 5. Освободите крепление тяги (12). 6. Отвинтите гайки и снимите замок с крышки багажника. 7. Отвинтите двигатель системы центральной блокировки и снимите его с крышки багажника.

Цилиндр замка крышки багажника

Расположение электрических разъемов (стрелки) в крышке багажника

1 – гайки, 2 – тяга

Использование отвертки для поворота предохранительной скобы

1 – кронштейн цилиндра замка

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите обивку крышки багажника. 2. Отсоедините электрические разъемы в крышке багажника, см. рис. Расположение электрических разъемов (стрелки) в крышке багажника. 3. Отсоедините и снимите тягу замка багажника (2) см. рис. Расположение электрических разъемов (стрелки) в крышке багажника. 4. Отвинтите две гайки (1).

5. Отверткой против часовой стрелки поверните предохранительную скобу, см. рис. Использование отвертки для поворота предохранительной скобы и закрепите ее в этом положении. 6. Снимите с крышки багажника кронштейн с цилиндром замка (1), см. рис. Использование отвертки для поворота предохранительной скобы.

7. Снимите цилиндр замка с кронштейна. Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Используя лезвие отвертки, повторно отожмите против часовой стрелки предохранительную скобу (см. рис. Использование отвертки для поворота предохранительной скобы) и закрепите ее в этом положении. 2. Установите цилиндр замка в кронштейн. 3. Установите кронштейн с цилиндром замка на пластину ручки и зафиксируйте его до четко слышимого щелчка. 4. Привинтите гайки (1) см. рис. Расположение электрических разъемов (стрелки) в крышке багажника. 5. Подсоедините тягу открытия замка. 6. Подсоедините электрические разъемы. 7. Установите на место обивку крышки багажника.
