Ford Mondeo: Замена дисков тормозного механизма - Тормозная система - Руководство по техобслуживанию и ремонту автомобиля Ford MondeoFord Mondeo: Замена дисков тормозного механизма

Замена дисков в основном производится только попарно, в противном случае на тормозных дисках будут разные коэффициенты трения – тормоза могут в этом случае тянуть в сторону.

Передний мост

Передний мост

 ПОРЯДОК ВЫПОЛНЕНИЯ

Проведите вначале действия, как при замене тормозных колодок и...

...заблокируйте суппорт с помощью сварочной проволоки в колесной нише.

Снимите предохранительные скобы диска с колесных болтов. При необходимости во время монтажа замените заржавевшие скобы.

Пометьте масляным мелком из аварийного набора положение диска в ступице колеса и...

...затем осторожно сдвиньте диск посредством резинового молотка со ступицы колеса.

Перед монтажом диска основательно почистите проволочной щеткой прилегающие поверхности колесной ступицы и диска, чтобы диск строго прилегал.

Установите диск – согласно маркировке – на ступице и...

...сместите предохранительные скобы на колесные болты.

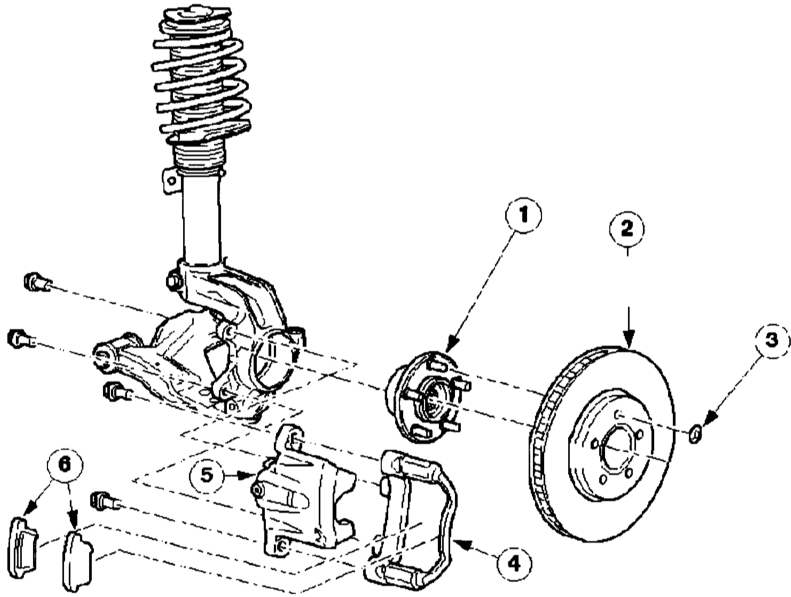

Передний дисковый колесный тормозной механизм в деталях:
Передний дисковый колесный тормозной механизм в деталях:
1 — Ступица колеса, 2 — Диск тормозного механизма, 3 — Предохранительная шайба, 4 — Тормозной держатель, 5 — Суппорт тормозного механизма, 6 — Тормозные колодки.

Затем закрепите тормозной суппорт на поворотной опоре рулевого механизма и завершите монтаж в обратном порядке.

Задний мост

 ПОРЯДОК ВЫПОЛНЕНИЯ

Действуйте вначале, как при замене тормозной колодки и...

...зафиксируйте тормозной суппорт с помощью сварной проволоки в колесной нише.

Снимите предохранительные скобы диска с колесных болтов. При необходимости во время монтажа замените заржавевшие скобы.

Пометьте масляным мелком из аварийного набора положение диска в ступице колеса и...

...затем осторожно сдвиньте диск посредством резинового молотка со ступицы колеса.

Перед монтажом диска основательно почистите проволочной щеткой прилегающие поверхности колесной ступицы и диска, чтобы он плотно прилегал.

Установите диск – согласно маркировке – на ступице и...

...сместите предохранительные скобы на колесные болты.

Закрепите затем суппорт на полуоси и завершите монтаж в обратном порядке.
