Volkswagen Passat: Задняя отделка багажного отделения на моделях Седан

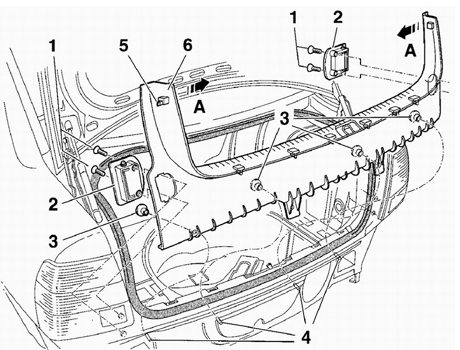

Задняя отделка багажного отделения на моделях Седан
1 – винты, 2 – петля для крепления багажа, 3 – заглушки, 4 – шпильки, 5 – фиксатор, 6 – задняя отделка багажного отделения
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите винты (1), крепящие петли (2) для багажа и снимите петли. 2. Отверткой отвинтите четыре заглушки (3) с боковых шпилек (4). 3. Освободите верхние части отделки (6), потянув их в направлении стрелки (А). 4. Перемещая вверх, снимите заднюю отделку багажного отделения. УстановкаПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте состояние резьбовых заглушек (3) и фиксаторов (5) и, при необходимости, замените их. 2. Установка производится в последовательности, обратной снятию.
Боковая отделка багажного отделения моделей Универсал
Боковая отделка багажного отделения моделей Универсал
1 – боковая отделка багажного отделения, 2 – комбинированные пистоны, 3 – винты,
4 – петля для крепления багажа, 5 – винт
Снятие
ПОРЯДОК ...
Обивка крышки багажника
Элементы крепления знака аварийной остановки
1 – крышка, 2 – фиксатор, 3 – знак аварийной остановки
Расположение элементов крепления обивки крышки багажника на моделях Седан
1 – винты, 2 – ...
