Iran Khodro Samand: ВЕРХНЯЯ ЧАСТЬ БОКОВОЙ СТОЙКИ КУЗОВА «В/С» - СНЯТИЕ И УСТАНОВКА
1. Снять нижнюю часть панели обли цовки боковой стойки кузова.

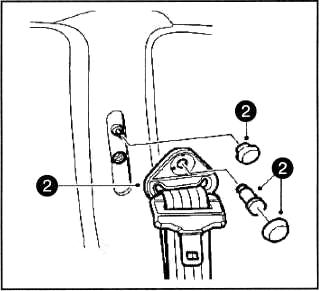

2. Снять ремень безопасности (см.
Глава 10 «Пассивная безопасность»).

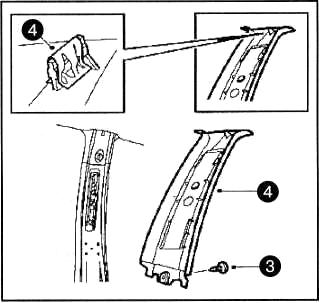

З. Отвернуть один винт крепления.
4. Отсоединить в первую очередь вер хнюю часть (зафиксирована в одном зажиме), затем снять панель облицовки полностью.
5. Установка производится в последовательности обратной снятию.
НИЖНЯЯ ЧАСТЬ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ СТОЙКИ «А» - СНЯТИЕ И УСТАНОВКА
1. Снять левую панель облицовки, отвернув три винта крепления. Затем снять правую
панель облицовки, отвернув два винта крепления.
2. Отвернуть один винт, как показано на рисунке.
З. Исполь ...
НИЖНЯЯ ЧАСТЬ БОКОВОЙ СТОЙКИ КУЗОВА «В/С» - СНЯТИЕ И УСТАНОВКА
1. Отсоединить от зажимов нижнюю часть панели облицовки передней стойки «А»,
затем нижнюю часть панели облицовки задней стойки «D», как показано на рисунке.
2. Отвернуть два винта крепления.
З ...
