Iran Khodro Samand: ВЕНТИЛЯТОР ОТОПИТЕЛЯ - СНЯТИЕ И УСТАНОВКА - СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ВЕНТИЛЯТОР ОТОПИТЕЛЯ - СНЯТИЕ И УСТАНОВКА

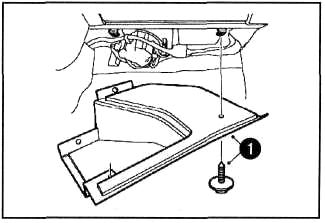

1. Снять нижнюю правую панель облицовки приборной панели.

1. Снять нижнюю правую панель облицовки приборной панели.

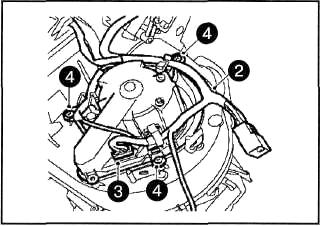

2. Отсоединить жгуты проводов.

2. Отсоединить жгуты проводов.

Недорогая, качественная химчистка двухспального матраса. Химчистка от пятен матрасов

З. Отсоединить разъем электропро водки.

4. Отвернуть три винта крепления.

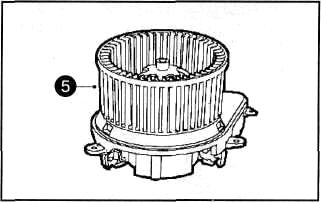

5. Извлечь, опуская вниз вентилятор отопителя.

5. Извлечь, опуская вниз вентилятор отопителя.

6. Установка производится в последовательности обратной снятию.
