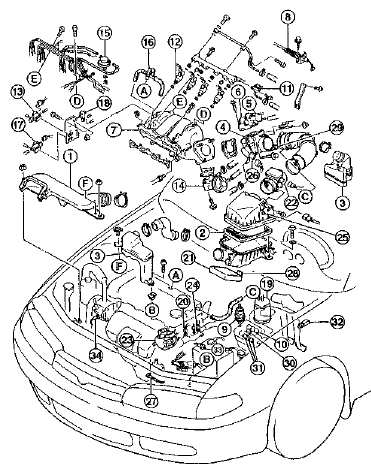

Устройство системы впрыска Бензиновые двигатели объемом 1,9/2,0 л до 7/97 1 - Направляющая впускаемого воздуха 2 - Элемент воздушного фильтра 3 - Резонатор. Резонансная камера уменьшает количество колебаний и шумов впускаемого воздуха и повышает число оборотов двигателя.

4 - Патрубок дроссельной заслонки 5 - Регулятор холостых оборотов 6 - Золотник добавочного воздуха 7 - Впускной коллектор 8 - Трос "газа" 9 - Топливный фильтр 10 - Реле топливного насоса 11 - Регулятор давления 12 - Впускной клапан 13 - Электромагнитный клапан.

Для управления регулятором давления.

14 - Клапан регулировки рециркуляции ОГ 15 - Клапан тактовых импульсов рециркуляции ОГ 16 - Воздушный клапан картера 17 - Электромагнитный клапан.

Для системы рециркуляции ОГ.

18 - Электромагнитный клапан.

Для системы рециркуляции ОГ.

19 - Адсорбер с активированным углем 20 - Датчик температуры охлаждающей жидкости. Для вентилятора радиатора.

21 - Блок управления двигателем (компьютер) 22 - Измеритель объема воздуха 23 - Датчика угла поворота коленчатого вала 24 - Датчик температуры охлаждающей жидкости. Для блока управления двигателем.

25 - Датчик температуры всасываемого воздуха 26 - Потенциометр дроссельной заслонки 27 - Лямбда-зонд 28 - Датчик давления воздуха.

Только на автомобилях с автоматической коробкой передач.

Измеряет атмосферное давление воздуха и посылает соответствующий сигнал компьютеру.

29 - Выключатель холостых оборотов 30 - Главное реле 31 - Реле вентилятора 32 - Выключатель сцепления.

Только на автомобилях с механической коробкой передач.

33 - Выключатель нейтрального положения. Только на автомобилях с механической коробкой передач.

34 - Пневматический выключатель. При работе гидроусилителя передает сигнал блоку управления двигателем.

Примечание. Парные буквы А-А, В-В и т.д. обозначают места соединения отдельных деталей.
