Предупреждение Перед снятием устройств освещения снимите отрицательную клемму с аккумулятора.

Снятие и установка ФАРЫ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот и снимите соединители крепления решетки радиатора. 2. С помощью отвертки отсоедините скобы крепления и снимите решетку.

3. Отвинтите гайки крепления кожуха вентилятора к замку капота. Отвинтите болты (указаны стрелками) крепления замка капота и отсоедините от него трос.

4. Отсоедините трос от замка капота и снимите замок.

4. Отсоедините трос от замка капота и снимите замок.

5. Из-под арки колеса с помощью маленькой отвертки снимите заглушку для доступа к пружине фиксации фары. 6. С помощью плоскогубцев или специального стержня отсоедините пружину фиксации фары к кузову автомобиля.

7. Отвинтите 3 болта крепления фары.

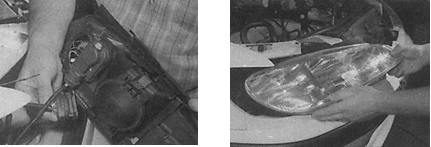

8. Отсоедините электрический разъем (фото слева) и извлеките фару (фото справа).

9. На автомобилях, оборудованных корректором света фар, снимите двигатель корректора

9. На автомобилях, оборудованных корректором света фар, снимите двигатель корректора с задней части фары, поворачивая его против часовой стрелки.

10. Соблюдая осторожность, отсоедините шаровой шарнир от задней части рефлектора фары.

11. Установка производится в последовательности, обратной снятию.

ПРОТИВОТУМАННАЯ ФАРА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Отвинтите винты и снимите пластиковую защиту с нижней части противотуманной фары.

2. Отсоедините электрический разъем и отвинтите нижний винт крепления фары. 3. Отсоедините верхнюю фиксирующую пружину и извлеките фару из нижней передней части бампера.

4. Установка производится в последовательности, обратной снятию. 5. Для регулировки света противотуманной фары, используя специальный ключ, поверните регулятор на задней части фары. Если снято пластиковое защитное покрытие нижней части фары, регулятор света фары можно поворачивать рукой.

ЗАДНИЙ ФОНАРЬ НА МОДЕЛЯХ СЕДАН (SALOON)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвинтите винты крепления и снимите заднюю отделку багажника. Извлеките пистоны и снимите заднюю обивку багажника. На некоторых моделях для доступа к левому заднему фонарю отвинтите зажим и снимите отделение хранения.

2. Освободите скобы и отсоедините электрический разъем от заднего фонаря.

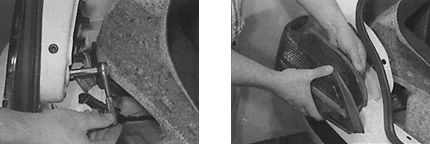

3. Отвинтите гайки (фото слева) и снимите задний фонарь (фото справа).

4. Установка производится в последовательности, обратной снятию.

4. Установка производится в последовательности, обратной снятию.

ЗАДНИЙ ФОНАРЬ НА КРЫЛЕ АВТОМОБИЛЯ КОМБИ (ESTATE)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку отделения хранения в багажном отсеке.

2. Снимите скобу крепления, отсоедините электрический разъем, отвинтите гайку (указана стрелкой) крепления и снимите задний фонарь с крыла автомобиля.

3. Установка производится в последовательности, обратной снятию.

3. Установка производится в последовательности, обратной снятию.

ЗАДНИЙ ФОНАРЬ, РАСПОЛОЖЕННЫЙ НА ЗАДНЕЙ ДВЕРИ АВТОМОБИЛЕЙ КОМБИ (ESTATE)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте заднюю дверь и снимите с нее обивку.

2. Освободите скобу и отсоедините электрический разъем. Отвинтите гайки (указаны стрелками на фото слева) крепления и снимите задний фонарь с задней двери.

3. Установка производится в последовательности, обратной снятию.

3. Установка производится в последовательности, обратной снятию.

ДОПОЛНИТЕЛЬНЫЕ ВЕРХНИЕ СТОП-СИГНАЛЫ

ПОРЯДОК ВЫПОЛНЕНИЯ

Модели седан (Saloon) 1. Используя изогнутый стержень, вставьте его в фиксаторы фонаря, освободите скобы крепления и потяните фонарь вниз.

2. Сдвиньте фонарь назад, освободите из направляющих, извлеките из автомобиля и отсоедините электрический разъем.

3. Установка производится в последовательности, обратной снятию.

Модели комби (Estate) 4. Откройте заднюю дверь и снимите винты (указаны стрелками) крепления спойлера с верхней части двери.

5. Снимите спойлер, отсоедините электрический разъем (1) и шланг (2) омывателя

5. Снимите спойлер, отсоедините электрический разъем (1) и шланг (2) омывателя заднего стекла и извлеките их из задней двери (3 – винты крепления дополнительного строп-сигнала и спойлера).

6. Установка производится в последовательности, обратной снятию.

6. Установка производится в последовательности, обратной снятию.

ФОНАРЬ ПОДСВЕТКИ НОМЕРНОГО ЗНАКА

ПОРЯДОК ВЫПОЛНЕНИЯ

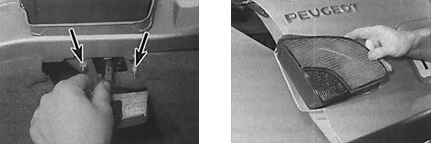

Модели седан (Saloon) 1. Извлеките фонарь подсветки номерного знака из заднего бампера (фото слева) и отсоедините электрический разъем (фото справа).

2. Установка производится в последовательности, обратной снятию.

2. Установка производится в последовательности, обратной снятию.

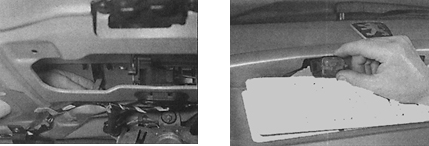

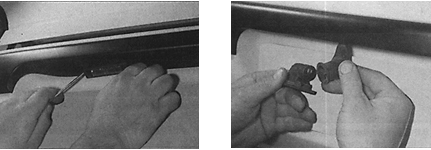

Модели комби (Estate) 3. Откройте заднюю дверь, отвинтите винты и снимите внутреннюю ручку. Снимите декоративную накладку внутренней кнопки замка. Снимите отделку задней двери.

4. Отсоедините электрический разъем от задней части фонаря (фото слева) и извлеките фонарь из задней двери (фото справа).

5. Установка производится в последовательности, обратной снятию.

5. Установка производится в последовательности, обратной снятию.

    Лампы освещения салона
    Замена АВТОМОБИЛИ С ВЕРХНЕЙ КОНСОЛЬЮ ПОРЯДОК ВЫПОЛНЕНИЯ 1. С помощью отвертки снимите плафон освещения передней части салона из верхней консоли. 2. Извлеките лампу освещения передней части сал ...

    Регулировка света фар
    Правильная регулировка света фар имеет большое значение для безопасности движения. Точная регулировка возможна только с помощью специального прибора. Перед проведением регулировки необходимо выпол ...
