На всех моделях имеются установочные отверстия в шкиве распредвала, шкиве топливного насоса и маховике. Установочные отверстия используются, чтобы установить коленвал, распредвал и топливный насос в положение, исключающее соударение поршней и клапанов при установке головки блока цилиндров или зубчатого ремня.

Когда установочные отверстия на шкивах совместятся с отверстиями в головке блока цилиндров и блоке цилиндров, в них необходимо вставить установочные стержни (или соответствующие болты) и зафиксировать распредвал, топливный насос и коленвал от проворачивания. В этом случае поршень цилиндра №4 находится в верхней мертвой точке такта сжатия.

ПОРЯДОК ВЫПОЛНЕНИЯ

2. Проверните коленвал до совмещения отверстий в шкиве распредвала и шкиве топливного насоса (одно отверстие в шкиве распредвала, одно или два отверстия в шкиве топливного насоса) с отверстиями в двигателе. Коленвал можно провернуть за болт крепления шкива. Для доступа к болту крепления шкива снимите колесную арку из-под крыла. При необходимости, сместите шланги с охлаждающей жидкостью от подвески. Проворачивайте коленвал только по часовой стрелке, если смотреть на двигатель с правой стороны автомобиля.

3. Установите стержень (указан стрелкой) диаметром 8 мм через отверстие в левом выступе блока цилиндров около стартера. При необходимости, осторожно проверните коленвал, пока стержень не войдет в отверстие в маховике.

4. На двигателях 2.1 литра доступ ограничен и для установки стержня, возможно, придется снять стартер.

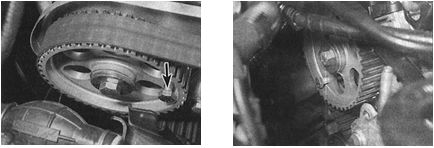

5. Вставьте 8 мм болт (указан стрелкой) через отверстие в шкиве распредвала (слева – на двигателе 1.9 литра, справа – на двигателе 2.1 литра).

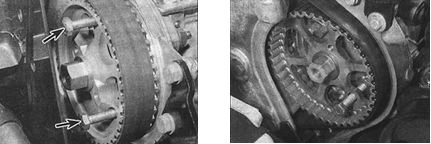

6. Вставьте два (указаны стрелками) болта (слева – на двигателе 1.9 литра) или один (справа – на двигателе 2.1 литра) болт через шкив топливного насоса высокого давления и завинтите их в двигатель.

7. Коленвал, распредвал и топливный насос зафиксированы в положении, предотвращающем их от вращения.
