Ford Mondeo: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размеры автомобиля

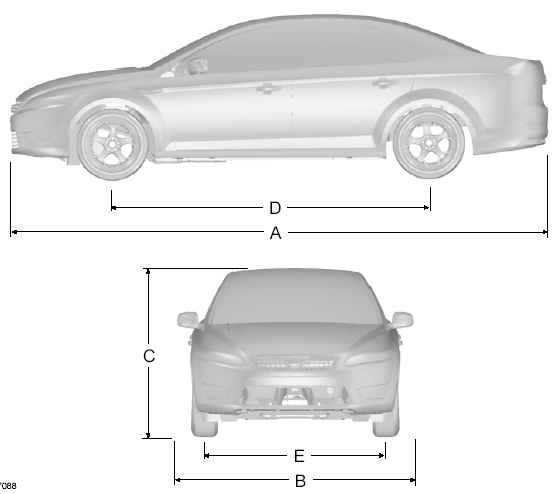

4-дверный кузов A 4844 (190,7) Габаритная длина B 2078 (81,8) Габаритная ширина
(с учетом наружных зеркал) C 1453 - 1500 (57.2 - 59.1) Габаритная высота (соотв.
снаряженной массе по стандарту ЕС) D 2850 (112,2) Колесная база E 1579 - 1589 (62,2
- 62,6) Колея передних колес E 1595 - 1605 (62,8 - 63,2) Колея задних колес

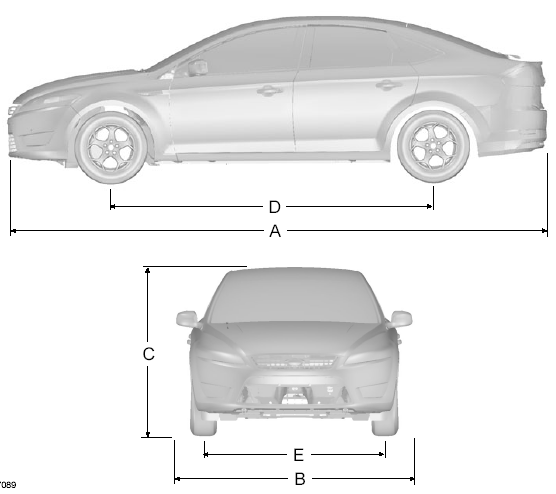

5-дверный кузов A 4778 - 4802 (188,1 - 189,1) Габаритная длина B 2078 (81,8) Габаритная
ширина (с учетом наружных зеркал) C 1453 - 1500 (57.2 - 59.1) Габаритная высота
(соотв. снаряженной массе по стандарту ЕС) D 2850 (112,2) Колесная база E 1579 -
1589 (62,2 - 62,6) Колея передних колес E 1595 - 1605 (62,8 - 63,2) Колея задних
колес

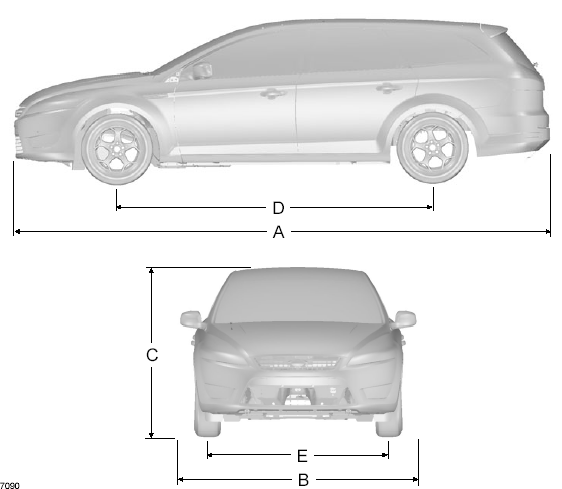

Универсал A 4830 - 4856 (190,2 - 191,2) Габаритная длина B 2078 (81,8) Габаритная
ширина (с учетом наружных зеркал) C 1466 - 1512 (57.7 - 59.5) Габаритная высота
снаряженного автомобиля без верхних багажных брусьев C 1502 - 1548 (59.1 - 61.0)
Габаритная высота снаряженного автомобиля с верхними багажными брусьями D 2850 (112,2)
Колесная база E 1579 - 1589 (62,2 - 62,6) Колея передних колес E 1595 - 1605 (62,8
- 63,2) Колея задних колес
Размеры буксировочного оборудования

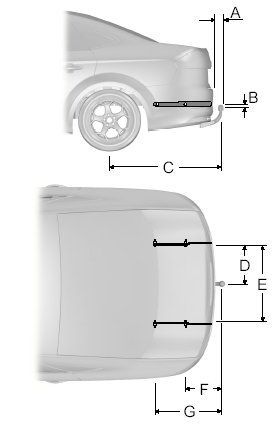

4-дверный кузов A 102 (4,0) Бампер - конец шаровой опоры буксирного устройства B
1 (0,04) Точка крепления - центр шаровой опоры буксирного устройства C 1150 (45,3)
Центр колеса - центр шаровой опоры буксирного устройства D 438 (17,2) Центр шаровой
опоры буксирного устройства - лонжерон E 876 (34,5) Расстояние между внутренними
сторонами лонжеронов F 434 (17,1) Центр шаровой опоры буксирного устройства - центральная
точка крепления №1 G 707 (27,8) Центр шаровой опоры буксирного устройства - центральная
точка крепления №2

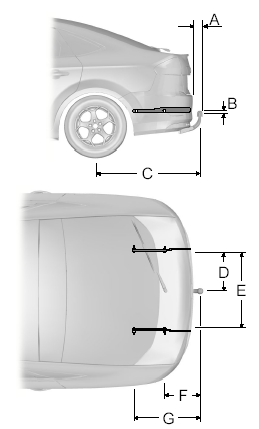

5-дверный кузов A 100 (3,9) Бампер - конец шаровой опоры буксирного устройства A
90 (3,5) Бампер - конец шаровой опоры буксирного устройства (с бампером спортивного
типа) B 1 (0,04) Точка крепления - центр шаровой опоры буксирного устройства C 1082
(42,6) Центр колеса - центр шаровой опоры буксирного устройства D 438 (17,2) Центр
шаровой опоры буксирного устройства - лонжерон E 876 (34,5) Расстояние между внутренними
сторонами лонжеронов F 364 (14,3) Центр шаровой опоры буксирного устройства - центральная
точка крепления №1 G 637 (25,1) Центр шаровой опоры буксирного устройства - центральная
точка крепления №2

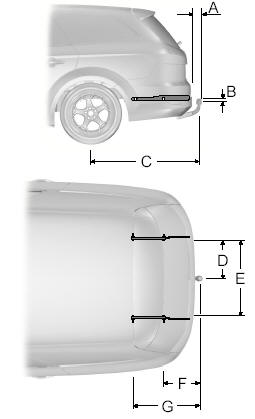

Универсал A 100 (3,9) Бампер - конец шаровой опоры буксирного устройства B 1 (0,04)
Точка крепления - центр шаровой опоры буксирного устройства C 1134 (44,7) Центр
колеса - центр шаровой опоры буксирного устройства D 438 (17,2) Центр шаровой опоры
буксирного устройства - лонжерон E 876 (34,5) Расстояние между внутренними сторонами
лонжеронов F 419 (16,5) Центр шаровой опоры буксирного устройства - центральная
точка крепления №1 G 692 (27,2) Центр шаровой опоры буксирного устройства - центральная
точка крепления №2
НОМЕР ДВИГАТЕЛЯ - 2.0L DURATORQ-TDCI (DW) DIESEL/2.2L DURATORQ-TDCI
(DW) DIESEL
Номер двигателя выштампован на блоке цилиндров около масляного фильтра
и масляного радиатора. ...
