Mazda 626: Снятие, установка и регулирование положения капота - Кузов - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Снятие, установка и регулирование положения капота

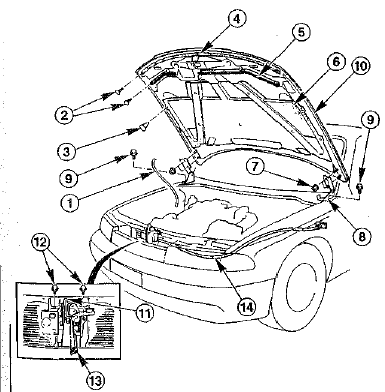

Автомобили, выпуска с 01/92 по 07/97 1 - шланг стеклоомывателя; 2 - фиксаторы;

Автомобили, выпуска с 01/92 по 07/97 1 - шланг стеклоомывателя; 2 - фиксаторы; 3 - шип; 4 - передняя уплотнительная пластина; 5 - задняя уплотнительная пластина; 6 - изоляция капота; 7 - гайки (25 Нм); 8 - шарниры; 9 - винты (25 Нм); 10 - капот; 11 - замок капота; 12- винт (12 Нм); 13 - гайка (12 Нм); 14 - тросовый привод замка капота

Примечание. На рисунке изображен капот автомобилей, выпускавшихся с 01/92 по 07/97. Снятие/установка капота автомобилей, выпускаемых с 08/97, не имеют принципиального различия. Особые указания о снятии/установке капота автомобилей, производящихся с 08/97, читайте в конце раздела.

Внимание. При снятии и установке капота работайте вместе с помощником.

Снятие • Снять шланг стеклоомывателя.

• Вынуть фиксаторы -2- крепления изоляции капота -6- с помощью спец. приспособления Hazet 799-4. Снять изоляцию капота.

• Отметить положение винтов - 1 - по отношению к шарниру. Обвести чертилкой головку винтов. Это облегчит установку капота.

Примечание. Вместо винтов могут быть гайки -7-: • Подпереть капот с помощью подручных средств.

• Вывернуть винты или же гайки -1- и снять с автомобиля капот вместе с помощником.

Установка • Установить капот на автомобиль и закрепить на шарнирах. Совместить винты с отметками, сделанными во время снятия. Момент затяжки - 25 Нм.

    Снятие и установка защиты крыльев
    Снятие • Вывернуть все винты - 1 • Вывернуть винт -3- и снять подкладочный клин -2-. • Достать защиту крыла -4- из паза крыла и при необходимости вытянуть ее из-под нижней защиты карте ...

    Регулирование положении капота/установка нового капота
    • Снять защиту радиатора. • Ослабить винты - 1 - и гайку -2- замка капота. • Закрыть капот и проверить его положение. При необходимости ослабить винты шарниров и установить капот таким образом, ...
