Iran Khodro Samand: СНЯТИЕ И УСТАНОВКА ВПУСКНОГО ПАТРУБКА - ДВИГАТЕЛЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: СНЯТИЕ И УСТАНОВКА ВПУСКНОГО ПАТРУБКА

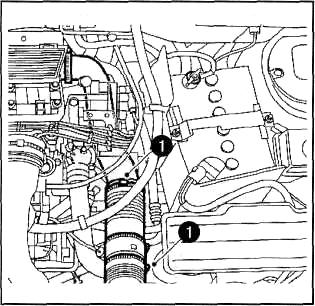

1. Отпустить два зажима и снять гофрированную часть воздушного патрубка.

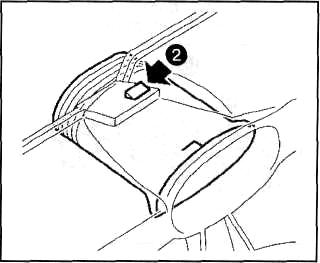

2. Расфиксировать зажим и извлечь из передней панели кузова воздухоприемную трубу.

2. Расфиксировать зажим и извлечь из передней панели кузова воздухоприемную трубу.

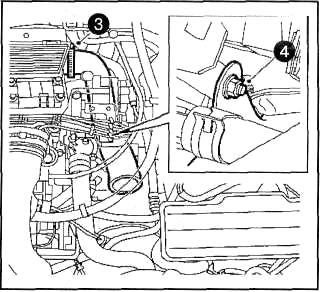

З. Отпустить зажим патрубка.

З. Отпустить зажим патрубка.

4. Отвернуть гайку крепления из крон штейна катушки зажигания и извлечь патрубок, как указано на рисунке.

5. Установка производится в последовательности обратной снятию.

5. Установка производится в последовательности обратной снятию.

    СНЯТИЕ И УСТАНОВКА КОРПУСА ВОЗДУШНОГО ФИЛЬТРА И ЕГО ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА
    1. Высвободить зажим и сместить воздуховод. 2. Отвернуть два винта. З. Отпустить два зажима и снять крышку воздушного филь тра. 4. Извлечь фильтрующий элемент. 5. Отпустить зажим воздушного па ...

    ОТСОЕДИНЕНИЕ ВОЗДУХОВОДА ОТ КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ
    1. Отпустить зажим патрубка со сто роны крышки воздушного фильтра. 2. Отсоединить вентиляционный пат рубок от крышки головки блока цилин дров. З. Отпустить зажим крепления патрубка к корпусу дросс ...
