Iran Khodro Samand: СНЯТИЕ И УСТАНОВКА ВЫПУСКНОГО КОЛЛЕКТОРА - ДВИГАТЕЛЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: СНЯТИЕ И УСТАНОВКА ВЫПУСКНОГО КОЛЛЕКТОРА

1. Отсоединить отрицательную клем му от аккумуляторной батареи.

1. Отсоединить отрицательную клем му от аккумуляторной батареи.

2. Поднять автомобиль.

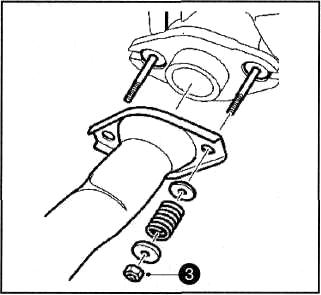

З. Отсоединить передний выпускной патрубок от выпускного коллектора.

Картинки по запросу каток у флагштока санкт петербург площадь iceformula.ru.

Извлечь опоры и пружины. Отвернуть четыре нижние гайки крепления выпуск ного коллектора к головке блока ци линдров.

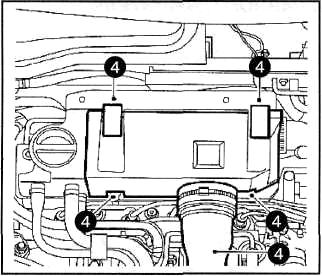

4. Опустить автомобиль. Снять впускные патрубки. Отсоединить два зажима и отвернуть

4. Опустить автомобиль. Снять впускные патрубки. Отсоединить два зажима и отвернуть два винта, затем извлечь крышку воздушного фильтра.

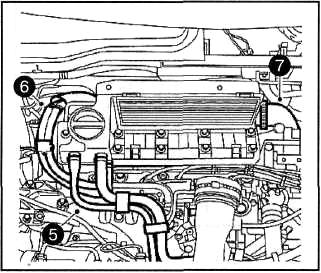

5. Отсоединить три патрубка от крыш ки головки блока цилиндров.

5. Отсоединить три патрубка от крыш ки головки блока цилиндров.

6. Высвободить и переместить два топливных шланга в сторону.

7. Отсоединить патрубки.

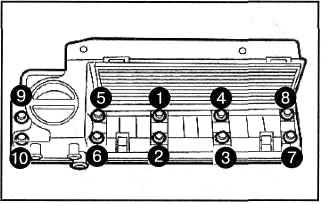

8. Отвернуть десять болтов крепления в последовательности указанной на рисунке,

8. Отвернуть десять болтов крепления в последовательности указанной на рисунке, затем снять крышку головки блока цилиндров в сборе с корпусом воздушного фильтра.

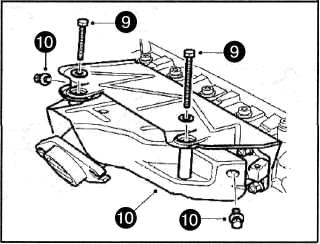

9. Отвернуть и извлечь два длинных болта вместе с шайбами из термоизо ляционной

9. Отвернуть и извлечь два длинных болта вместе с шайбами из термоизо ляционной пластины/прокладки в сбо ре. Не потерять втулки.

10. Отвернуть два боковых болта креп ления с обеих сторон нижней термо изоляционной пластины, затем извлечь пластину.

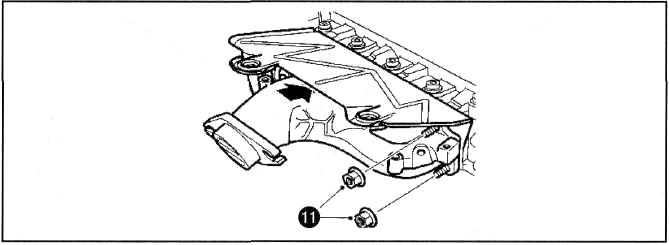

11. Аккуратно приподнять верхнюю термоизоляционную пластину и отвернуть четыре

11. Аккуратно приподнять верхнюю термоизоляционную пластину и отвернуть четыре верхние гайки крепления выпускного коллектора к головке блока цилиндров.

12.Установка производится в последовательности обратной снятию. Перед установкой проверить техническое состояние прокладки выпускного коллектора, при необходимости заменить новой.
