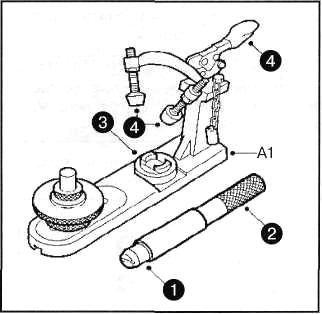

1. Установить поршневой палец в спе циальную направляющую (24412010).

2. От руки, затянуть рукоятку (24412008) направляющей.

З. Установить на специально подго товленную поверхность (24412011) при способление для фиксирования порш ня (24412007).

4. Открыть зажим и полностью отвер нуть фиксирующие винты.

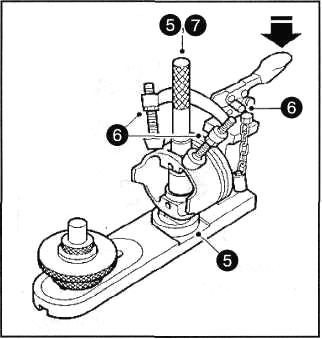

5. Установить поршень, отверстием под палец на специальное приспособление, затем зафиксировать поршень.

Установить направляющую и рукоятку в сборе на поршень, как указано на рисунке ниже.

6. Нажать на рычаг и установить сто порный штифт, затем затянуть фикси рующие винты, когда их опорные по душки достигнут поверхности поршня.

7. Извлечь направляющую из отверс тий поршня под палец. Убедиться, что направляющая извлекается плавно.

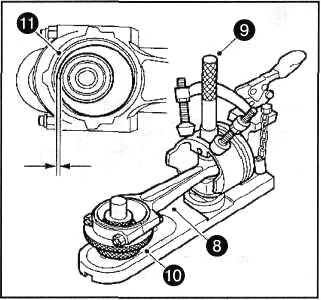

8. Установить крышку шатуна на шатун без вкладышей подшипника, затянуть гайки и установить шатун в сборе на плиту специального приспособления (24412011).

9. Установить направляющую. Выста вить положение шатуна на приспособ лении должным образом, как показано на рисунке.

10. Изменяя высоту и положения порш ня, выставить шатун и поршеньтак, что бы они лежали на одной линии.

11. Отрегулировать зазор между крыш кой шатуна и элементом приспособле ния. Требуемая величина зазора долж на составлять 0.1 мм.

12. Извлечь направляющую в сборе.

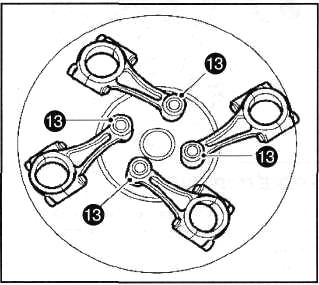

1З.Установить шатуны на специальное приспособление для нагрева, установив головки шатунов на нагревательные элементы.

14. Нагреть шатуны до температуры 110-1З0'С.

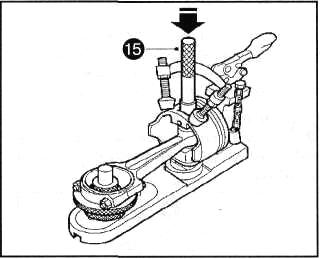

15. Установить шатун, затем установить и запрессовать в поршень, используя специальное приспособление, порш невой палец.

16. Повторить операции по установке с оставшимися тремя поршнями.
