Iran Khodro Samand: РУЛЕВАЯ КОЛОНКА - СНЯТИЕ И УСТАНОВКА - РУЛЕВОЕ УПРАВЛЕНИЕ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: РУЛЕВАЯ КОЛОНКА - СНЯТИЕ И УСТАНОВКА

1. Отсоединить аккумуляторную бата рею.

2. Установить передние колеса в пря молинейное направление движения.

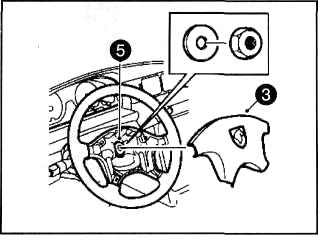

З. Снять крышку рулевого колеса.

З. Снять крышку рулевого колеса.

4. Нанести установочную метку на вал рулевой колонки по отношению к руле вому колесу.

Сетка кладочная стальная metallobazav.ru.

5. Отпустить на несколько оборотов гайку крепления и, аккуратно снять ру левое колесо со шлицов вала. Отвер нуть полностью гайку и снять рулевое колесо с вала.

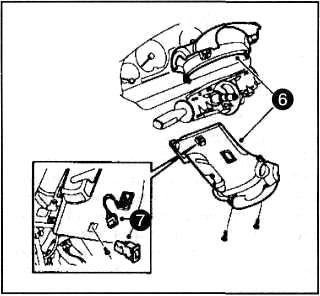

6. Снять нижнюю и верхнюю крышки рулевой колонки.

6. Снять нижнюю и верхнюю крышки рулевой колонки.

7. Отсоединить разъем от выключате ля реостата.

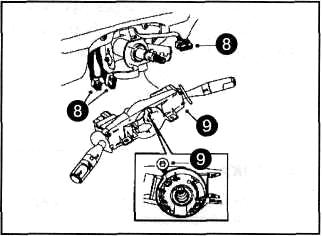

8. Отсоединить разъемы от универ сального подрулевого переключателя в сборе.

8. Отсоединить разъемы от универ сального подрулевого переключателя в сборе.

9. Отвернуть винты крепления и снять подрулевой переключатель в сборе.

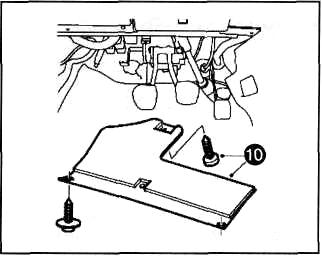

10. Снять нижнюю крышку, как показа но на рисунке.

10. Снять нижнюю крышку, как показа но на рисунке.

11. Отсоединить разъемы от замка за жигания.

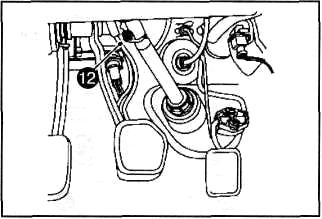

12. Отвернуть болты крепления вала рулевой колонки к промежуточному валу.

12. Отвернуть болты крепления вала рулевой колонки к промежуточному валу.

1З. Отвернуть два нижних болта и две верхние гайки.

1З. Отвернуть два нижних болта и две верхние гайки.

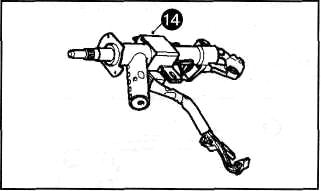

14. Извлечь рулевую колонку в сборе.

14. Извлечь рулевую колонку в сборе.

15. Установка производится в последо вательности обратной снятию.
