Volkswagen Passat: Рычаг ручного тормоза

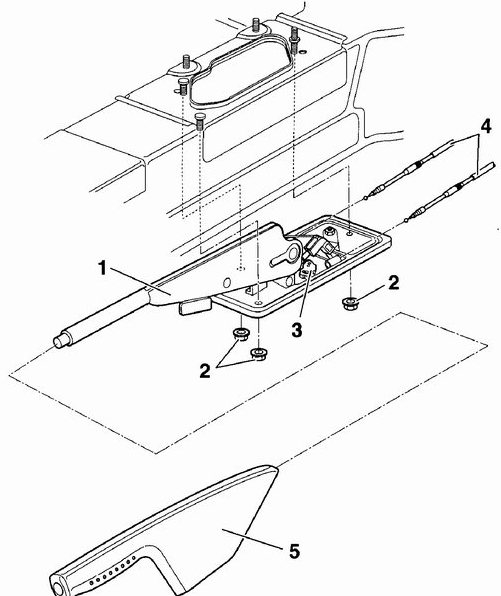

Элементы крепления рычага ручного тормоза
1 – рычаг ручного тормоза, 2 – гайка, 25 Нм, 3 – компенсатор, 4 – троса ручного тормоза, 5 – декоративная отделка рычага ручного тормоза
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите отделку задней части центральной консоли. 2. Отвинтите две гайки (1), крепящие основание рычага ручного тормоза. Лезвием отвертки через отверстие в основании рычага ручного тормоза, перемещая вниз, отсоедините трос ручного тормоза от рычага.
3. Снимите рычаг ручного тормоза. Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Соедините трос ручного тормоза с компенсатором. 2. Привинтите гайки крепления рычага ручного тормоза и затяните их моментом 25 Нм. 3. Проверьте и, при необходимости, отрегулируйте работу тросов ручного тормоза. 4. Установите декоративную отделку задней части центральной консоли.
Выключатель стоп-сигнала
Расположение выключателя стоп-сигнала1 – выключатель стоп-сигнала,
2 – контргайка М12х1,5, 3 – педаль тормоза, А = 0,1–0,5 мм
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите ковровое покрытие в углублени ...
Регулировка ручного тормоза
Трос ручного тормоза
1 – регулировочная гайка, 2 – оболочка троса ручного тормоза, 3 – оболочка троса
ручного тормоза, 4 – фиксатор
Муфта троса ручного тормоза
1 – регулировочная муфта, 5 – ...
