Volkswagen Passat: Решетка радиатора

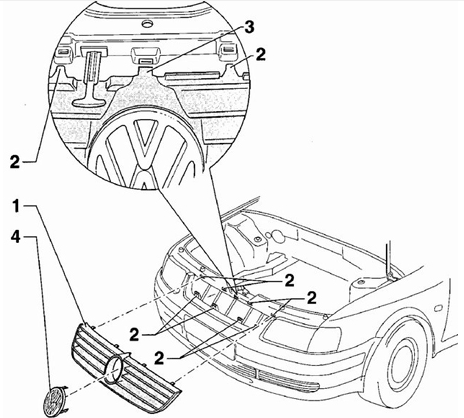

Элементы крепления решетки радиатора
1 – решетка радиатора, 2 – фиксаторы, 3 – центральный фиксатор, 4 – фирменная эмблема. Фирменная эмблема крепится к решетке радиатора.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Используя лезвие отвертки, освободите верхние и нижние фиксаторы решетки радиатора. 2. Перемещая вверх, снимите решетки радиатора с кронштейна замка капота. УстановкаПОРЯДОК ВЫПОЛНЕНИЯ
Установите решетку радиатора таким образом, чтобы в первую очередь совместился центральный фиксатор, после чего совместите, и защелкните остальные фиксаторы.
Капот
Элементы крепления капота
1 – капот, 2 – стойка, 3 – шланг, 4 – зажим, 5 – сопла омывателя, 6 – кожух шарнира,
7 – винт, 6 Нм, 8 – шарнир, 9 – болт, 25 Нм, 10 – резиновый упор капота. Изменяя
...
Трос открытия замка капота
Расположение троса открытия замка капота
1 – трос открытия замка капота, 2 – уплотнение оболочки троса, 3 – уплотнение,
4 – уплотнение крыла, 5 – замок капота, 6 – муфта троса замка капота, 7 – ...
