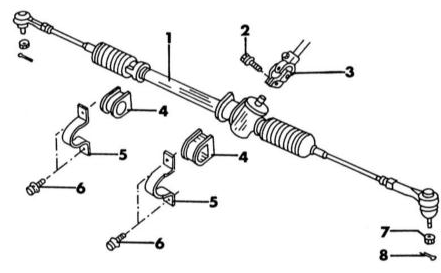

Место крепления рулевого управления без гидроусилителя

1 — рулевой механизм 2 — болт, 25 - 30 Н•м 3 — нижний шарнир рулевого управления 4 — резиновая опора 5 — монтажный хомут 6 — болт, 73 - 97 Н•м 7 — корончатая гайка, 30 - 40 Н•м 8 — шплинт, всегда заменять

На иллюстрации выше показано, как механическое рулевое управление установлено в автомобиле. Снятие и установка осуществляются на основании этой иллюстрации:  ПОРЯДОК ВЫПОЛНЕНИЯ Поднимите переднюю часть автомобиля и установите на опоры.

Выньте шплинты из корончатых гаек наконечников рулевых тяг, ослабьте гайки и отсоедините шаровые шарниры специальным съемником, как показано на иллюстрации. На иллюстрации изображен специальный съемник, однако для этой работы подходит любой съемник для шаровых пальцев.

Ослабьте четыре болта крепления рулевого механизма.

Отсоедините нижний шарнир от рулевой шестерни.

Полностью удалите болты крепления рулевого механизма выньте рулевой механизм вместе с рулевыми тягами вбок. Установка осуществляется в обратной последовательности, с учетом следующих моментов: Затягивайте болты рулевого механизма с усилием 73 - 97 Н•м.

Выровняйте уплощение шестерни рулевого механизма с резьбовым отверстием фланца, как показано на иллюстрации и осторожно забейте зажимной болт. Затем затяните гайку с усилием от 25 до 29 Н•м.

Уплощение (1) должно находиться на одной линии с зажимным шлицом вала рулевого управления (2).

При затягивании гаек наконечников рулевых тяг затягивайте их с усилием 30 - 40 Н•м, не обращая внимания на положение отверстия под шплинт. Теперь проверьте положение отверстия и доверните гайку дальше, чтобы можно было вставить шплинт. Момент затяжки не должен превышать 50 Н•м.

Затягивание корончатых гаек наконечников рулевых тяг. Если отверстие под шплинт (1) не лежит на линии, довернуть гайку, как показано справа.

Проверьте, чтобы спицы рулевого колеса находились в правильном положении, когда колеса находятся в среднем положении. Может быть, что шестерня рулевого механизма завернута на один оборот дальше.
