На иллюстрации ниже показана монтажная схема стартера с понижающей передачей.

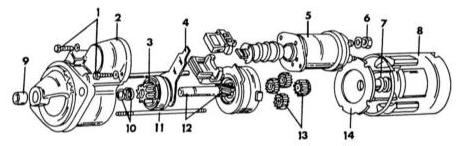

Монтажная схема передней части стартера с понижающей передачей

1 — болты, 6 Н•м 2 — передний щит подшипника 3 — шестерня стартера 4 — рычаг включения 5 — тяговое реле 6 — гайка, 7 Н•м 7 — втулка 8 — корпус стартер 9 — втулка 10 — кольцо с буртиком и стопорное кольцо 11 — сквозные болты 12 — приводной вал 13 — понижающая передача 14 — щит промежуточного подшипника

На иллюстрации ниже показаны установленные с обратной стороны стартера детали вместе с якорем. Стартер с прямым приводом имеет обычную конструкцию, и его разборка не составляет труда.

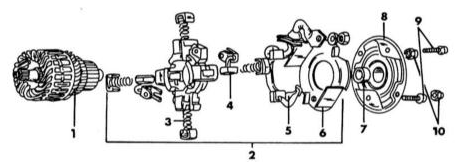

Элементы на обратной стороне стартера

1 — якорь 2 — механизм щеток 3 — пружина щетки 4 — минусовая щетка 5 — плюсовая щетка 6 — изолирующий вкладыш 7 — втулка вала 8 — крышка со стороны коллектора 9 — болт, 3.0 Н•м 10 — гайка, 6 Н•м

ПОРЯДОК ВЫПОЛНЕНИЯ Ослабьте болты с передней стороны тягового реле и отсоедините рычаг включения, чтобы снять реле.

Ослабьте болты и гайки с обратной стороны стартера и снимите крышку со стороны коллектора. Снимите корпус стартера с якоря и переднего щита подшипника.

Выньте щетки из держателей и снимите остальные детали с обратной стороны стартера. Запомните точное расположение отдельных элементов (иллюстрация).

Снимите остальные детали, руководствуясь иллюстрацией.

Щетки припаяны к полюсным катушкам и могут заменяться только заменой всего корпуса полюсных катушек.
