Iran Khodro Samand: РАЗБОРКА И СБОРКА ПРИВОДА СПИДОМЕТРА - ТРАНСМИССИЯ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: РАЗБОРКА И СБОРКА ПРИВОДА СПИДОМЕТРА

РАЗБОРКА 1. Поднять автомобиль на подъем нике.

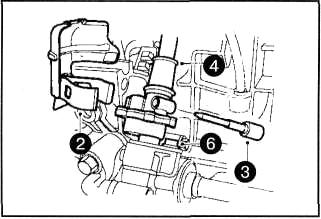

2. Снять термоизоляционное покры тие.

2. Снять термоизоляционное покры тие.

З. Извлечь фиксирующий палец.

4. Отсоединить приводной трос.

5. Отсоединить электроразъем.

6. Отвернуть и снять болт вместе с прокладкой.

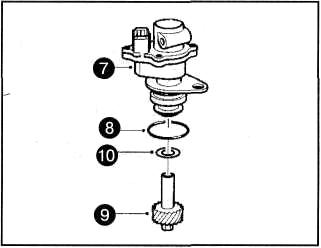

7. Снять приводной механизм спидо метра.

7. Снять приводной механизм спидо метра.

8. Извлечь уплотнительное кольцо.

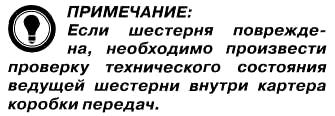

9. Извлечь шестерню.

10. Извлечь уплотнительную манжету.

11. Снять правый приводной вал.

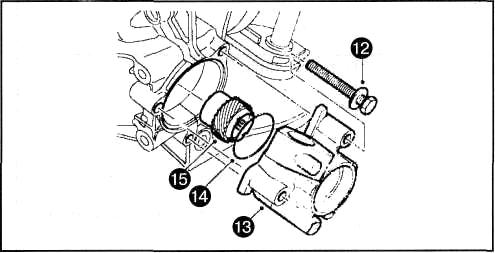

12. Отвернуть три болта крепления кор пуса привода спидометра к картеру ко робки

12. Отвернуть три болта крепления кор пуса привода спидометра к картеру ко робки передач.

1З. Снять корпус привода.

14. Снять уплотнительное кольцо.

15. Снять приводную шестерню и все регулировочные шайбы.

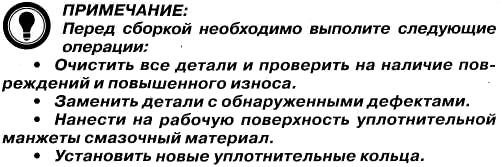

СБОРКА

1. Установка производится в последовательности обратной снятию.

1. Установка производится в последовательности обратной снятию.
