Iran Khodro Samand: ПОДБОР ГИЛЬЗ ЦИЛИНДРОВ - ДВИГАТЕЛЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ПОДБОР ГИЛЬЗ ЦИЛИНДРОВ

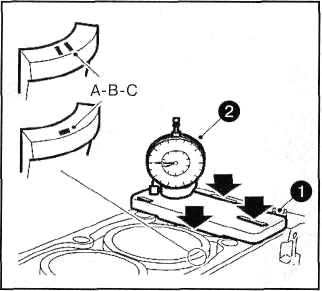

На гильзы нанесены специальные метки, которые должны совпадать с метками, нанесенными на днище поршня. Необходимо всегда, перед сборкой, проверять соответствие меток на гильзе и поршне.

1. Установить специальную пластину на блок цилиндров, плоской поверхнос тью вверх.

2. Установить на пластину индикатор часового типа и выставить его на ноль.

Отделка чистовая: что такое чистовая и предчистовая отделка www.мастерра.рф.

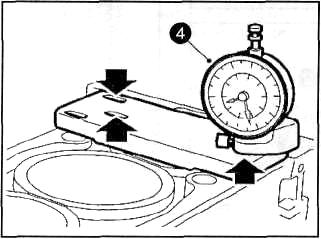

З. Произвести замер в трех положе ниях, указанных на рисунке стрелками.

З. Произвести замер в трех положе ниях, указанных на рисунке стрелками.

Разница между показаниями не должна превышать 0.02 мм. при необходимос ти произвести регулировку положения гильзы.

4. Измерить расстояние между гиль зой и блоком цилиндров в трех точках, как показано на рисунке. Разница меж ду замерами не должна превышать 0.02 мм. Отрегулировать положение гильзы в блоке, если величина значения разни цы превысит указанный предел.

5. Повторить вышеописанную опера цию для оставшихся трех гильз.

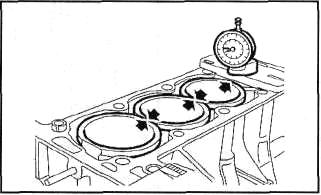

6. Измерить расстояния между гильзами в местах, указанных на рисунках.

6. Измерить расстояния между гильзами в местах, указанных на рисунках.

Предельно допустимое значение не должно превышать 0.05 мм.

СБОРКА ДВИГАТЕЛЯ

    ГИЛЬЗЫ - УСТАНОВКА
    1. Очистить поверхность гильзы и по садочную поверхность в блоке цилинд ров. 2. Установить новое уплотнительное кольцо, нанести смазочный материал на нижнюю часть гильзы. З. Установить гильзу в бл ...

    СБОРКА ДВИГАТЕЛЯ
    После проведения всех работ производится сборка и установка основных навесных элементов двигателя. Устанавливать элементы необходимо в указанной ниже последовательности в соответствии приведенным ...
