Iran Khodro Samand: ПЕРВИЧНЫЙ ТРОС СТОЯНОЧНОГО ТОРМОЗА
СНЯТИЕ
1. Поднять автомобиль.

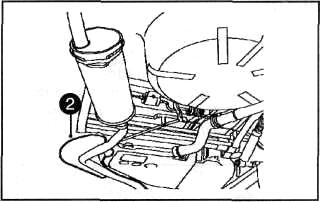

2. Снять термоизоляционное покры тие кузова.

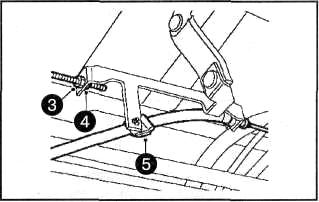

З. Отпустить стояночный тормоз, от вернуть стопорную гайку на кронштей не регулировочного механизма.
4. Отвернуть регулировочную гайку.
5. Высвободить трос иззажимов крон штейна регулятора.
6. Высвободить первичный трос из всех зажимов на кузове.

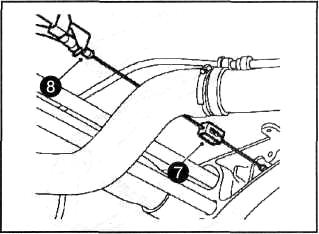

7. Отсоединить первичный трос от правого разъема вторичного троса сто яночного тормоза.
8. Снять первичный трос с регулиро вочного кронштейна.

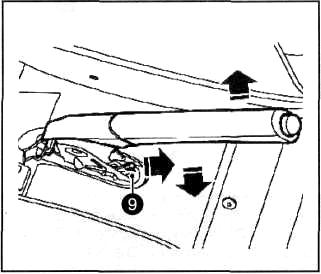

9. Поднять рычаг стояночного тормоза на пять щелчков, и снять центральную консоль.
10. Вытянуть конец троса вперед и, переместив его вниз, высвободить из паза на рычаге стояночного тормоза.
11. Пропустить трос обратно через пластину крепления рычага и извлечь его снизу автомобиля, как показано на рисунке.
УСТАНОВКА 1. Установка производится в последовательности обратной снятию. При необходимости произвести регулировку троса стояночного тормоза.
