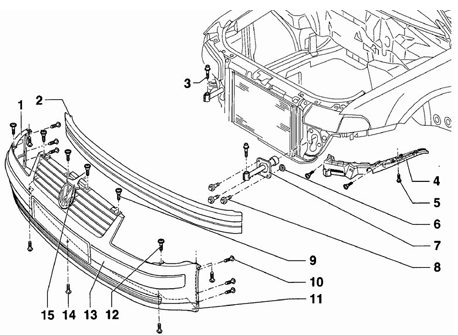

Передний бампер

1 – накладка переднего бампера, 2 – кронштейн бампера, 3 – болты 2 шт., 20 Нм, 4 – боковой направляющий кронштейн, 5 – винты 6 шт., 2 Нм, 6 – гайки 2 шт., 7 – крепежный элемент бампера, 8 – болты 7 шт., 50 Нм, 9 – винты 4 шт., 3 Нм, 10 – винты 8 шт., 2 Нм, 11 – спойлер, 12 – винты, 2 шт., 13 – амортизирующая накладка, 14 – винты 3 шт., 2 Нм, 15 – рычаг разблокировки капота

Предупреждение Снятие бампера необходимо производить, перемещая его вперед параллельно боковому направляющему кронштейну 4.

Спойлер 11 крепится к накладке бампера и снимается вместе с ней.

Амортизирующая накладка 13 крепится к накладке бампера. Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите фары и передние указатели поворотов. 2. Отсоедините рычаг блокировки капота от замка открытия капота. 3. Вывинтите винты крепления накладки бампера (9, 10 и 14), см. рис. Передний бампер. 4. Потянув вперед, снимите накладку бампера с боковых направляющих кронштейнов
