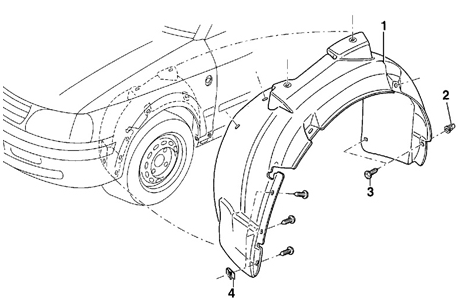

Расположение элементов крепления облицовки ниши переднего крыла

1 – облицовка ниши переднего крыла, 2 – пластиковая гайка, 3 – винты с крестообразными шлицами 9 шт., 4 – гайка

Величины зазоров между деталями передней части кузова на моделях Седан

А – 1,0 мм, В – 2,5 мм, F – 3,0 мм, G – 3,5 мм, H – 4,0 мм

Величины зазоров между деталями задней части кузова на моделях Седан

А – 1,0 мм, F – 3,0 мм, G – 3,5 мм, K – 5,0 мм

Величины зазоров между деталями задней части кузова автомобилей Универсал

А – 1,0 мм, F – 3,0 мм, G – 3,5 мм, H – 4,0 мм, K – 5,0 мм

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте болты крепления переднего колеса, затем поднимите переднюю часть автомобиля и закрепите на подставках. Снимите переднее колесо. 2. Отвинтите 9 винтов с крестообразными шлицами, крепящие облицовку ниши переднего колеса. 3. Из-под арки крыла извлеките облицовку ниши переднего колеса. Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите облицовку ниши переднего колеса под арку переднего крыла и закрепите 9 винтами. 2. Установите переднее колесо, затем опустите автомобиль на землю. Затяните болты крепления колеса в диагональной последовательности моментом 120 Нм.
