Iran Khodro Samand: НИЖНЯЯ ЧАСТЬ ПАНЕЛИ ОБЛИЦОВКИ ЗАДНЕЙ СТОЙКИ «D» - СНЯТИЕ И УСТАНОВКА

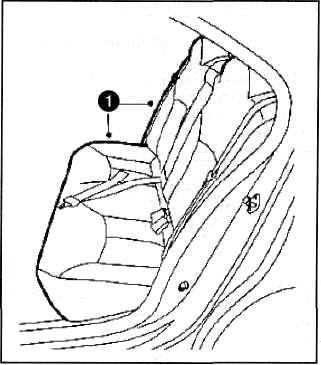

1. Снять подушку заднего сиденья (см.
ниже).
2. Снять верхнюю часть панели обли цовки задней стойки.

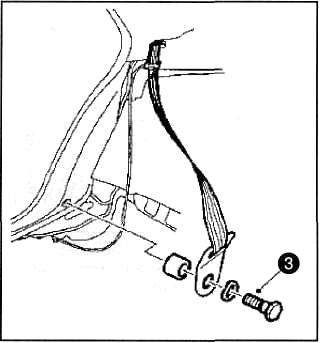

З. Отвернуть нижний анкерный болт ремня безопасности, затем сместить его в сторону.

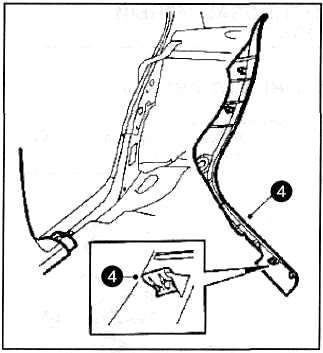

4. Используя отвертку, аккуратно отсоединить от зажимов нижнюю часть панели облицовки задней стойки (панель удерживается тремя зажимами).
5. Установка производится в последовательности обратной снятию.
ВЕРХНЯЯ ЧАСТЬ ПАНЕЛИ ОБЛИЦОВКИ ЗАДНЕЙ СТОЙКИ «D» - СНЯТИЕ И УСТАНОВКА
1. Используя отвертку, отсоединить панель облицовки задней стойки от за жимов
(панель зафиксирована четырь мя зажимами).
2. Снять звукоизоляционное покры тие.
З. Установка производится в последо ...
ЗАДНЯЯ ПОЛКА - СНЯТИЕ И УСТАНОВКА
1. Снять заднее сиденье в сборе.
2. Отсоединить 7 пружинных зажимов и приподнять заднюю полку.
З. Снять левую и правую направляю щие ремней безопасности, как показа но на рисунке.
4. Отсоединит ...
