Iran Khodro Samand: НИЖНИЙ РЫЧАГ ПОДВЕСКИ - СНЯТИЕ, УСТАНОВКА
СНЯТИЕ 1. Поднять автомобиль и установить предохранительные подпоры.
2. Снять колеса.
З. Отвернуть болт крепления штока стабилизатора поперечной устойчи вости к нижнему рычагу подвески.

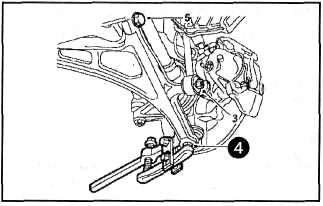

4. Отвернуть гайку крепления шаро вой опоры. Затем, используя специаль ный съемник (24704001), отсоединить рычаг подвески от поворотного кулака.

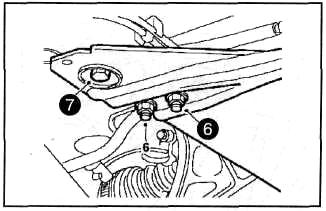

5. Отвернуть переднюю гайку и болт крепления переднего рычага к подрам нику.
6. Отвернуть заднюю гайку и болт крепления рычага.
7. Отвернуть не более чем на 10 мм болты крепления подрамника к кузову, затем снять рычаг подвески, как пока зано на рисунке.
УСТАНОВКА Установка производится в последовательности обратной снятию.
