Iran Khodro Samand: КОЛЕСНАЯ АРКА ПЕРЕДНЕГО КОЛЕСА - СНЯТИЕ И УСТАНОВКА - КУЗОВ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: КОЛЕСНАЯ АРКА ПЕРЕДНЕГО КОЛЕСА - СНЯТИЕ И УСТАНОВКА

1. Поднять автомобиль и зафиксиро вать его положение специальными упо рами.

2. Снять колеса.

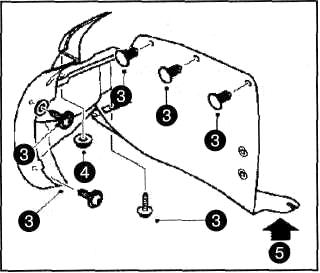

З. Из передней части арки выкрутить три винта крепления и извлечь шайбы.

З. Из передней части арки выкрутить три винта крепления и извлечь шайбы.

4. Отвернуть гайку, как показано на рисунке.

5. Отпустить болт крепления брызго вика двигателя.

6. Высвободить верхнюю часть арки из фиксирующих пазов, затем извлечь ее.

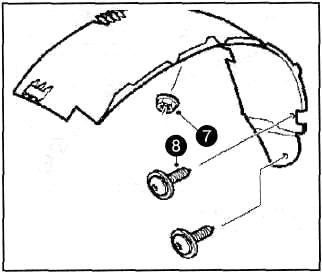

7. Отвернуть гайку крепления и высво бодить заднюю часть арки.

7. Отвернуть гайку крепления и высво бодить заднюю часть арки.

8. Отвернуть винт и извлечь гайку.

9. Высвободить арку из фиксирующих пазов и снять с автомобиля.

10. Установка производится в последовательности обратной снятию.
