Iran Khodro Samand: КОЛЕНЧАТЫЙ ВАЛ - СНЯТИЕ КОРЕННЫХ ОПОР
Последовательность счета коренных опор от маховика. Не разукомплектовывать опоры и не переставлять местами. Перед снятием нанести установочные метки на каждую опору в соответствии коренной шейке коленчатого вала.
1. Снять корпус уплотнительной ман жеты и ведущую звездочку масляного насоса.
http://rosothod.ru вывоз мусора и строительно.2. Снять шатунные шейки.

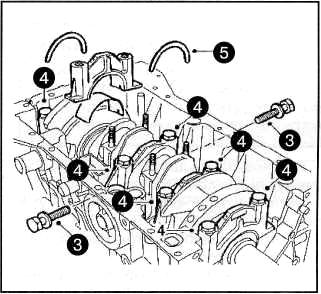

З. Отвернуть два болта крепления центральной коренной опоры и извлечь их вместе с шайбами.
4. Отвернуть болты крепления корен ных опор и снять крышки опор. Извлечь вкладыши.
5. Извлечь нижние полукольца упор ных шайб со второй коренной опоры коленчатого вала.

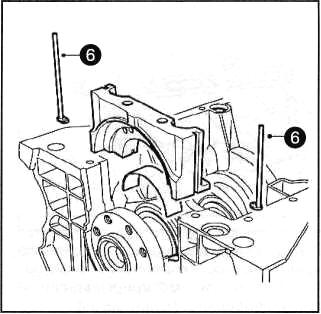

6. Извлечь две уплотнительные полоски из первой коренной опоры коленчатого вала.
УСТАНОВКА КРЫШКИ ШАТУНА И ПРОВЕРКА ЗАЗОРА МЕЖДУ ВКЛАДЫШАМИ ПОДШИПНИКА И ШАТУННОЙ
ШЕЙКОЙ КОЛЕНЧАТОГО ВАЛА
Перед установкой: • Установить новые шатунные вкладыши.
• Убедиться в том, что поверхнос ти контакта шатуна и шатунной крышки чистые.
• Приведенные ниже операции описываются на примере одного шату н ...
СНЯТИЕ КОЛЕНЧАТОГО ВАЛА
1. Снять коренные опоры коленчатого вала, как было описано выше.
2. Извлечь коленчатый вал из корен ных опор, затем снять уплотнительные манжеты.
З. Извлечь верхние вкладыши подшип ников коренных оп ...
