Iran Khodro Samand: ИСПАРИТЕЛЬ - СНЯТИЕ И УСТАНОВКА - СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ИСПАРИТЕЛЬ - СНЯТИЕ И УСТАНОВКА

1. Разрядить систему кондициониро вания.

2. Снять центральную консоль и цент ральную панель (см. Глава 8 «Кузов»).

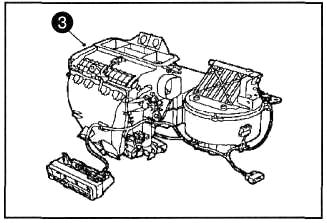

З. Извлечь подогреватель.

З. Извлечь подогреватель.

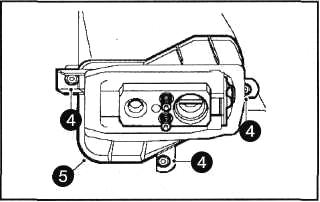

4. Отвернуть три винта крепления.

4. Отвернуть три винта крепления.

5. Снять расширительную камеру.

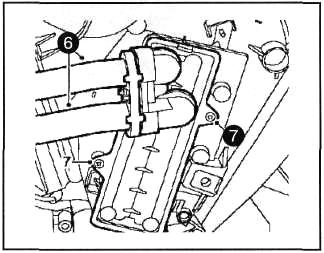

6. Отвернуть один винт и отсоединить патрубки матрицы..^, 7. Отвернуть два винта

6. Отвернуть один винт и отсоединить патрубки матрицы..^, 7. Отвернуть два винта и извлечь мат рицу подогревателя.

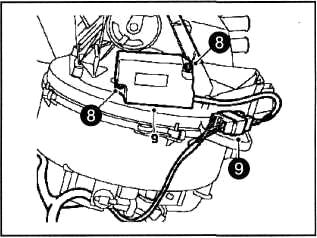

8. Отвернуть два винта крепления.

8. Отвернуть два винта крепления.

9. Извлечь электродвигатель и отсо единить разъем от его корпуса.

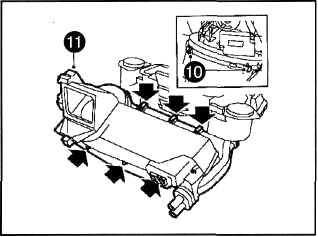

10. Отсоединить зажимы от корпуса электродвигателя.

10. Отсоединить зажимы от корпуса электродвигателя.

11. Отсоединить зажимы от наружного корпуса испарителя.

12.Отвернуть винт крепления.

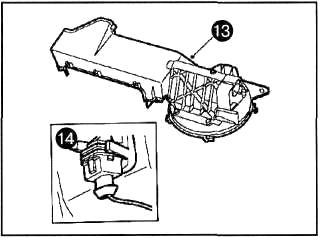

1З. Снять верхнюю часть корпуса испа рителя.

1З. Снять верхнюю часть корпуса испа рителя.

14. Снять датчик.

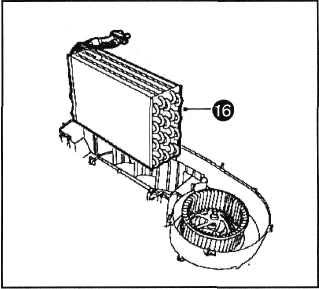

15. Извлечь испаритель.

16. Установка производится в последовательности обратной снятию.

16. Установка производится в последовательности обратной снятию.
