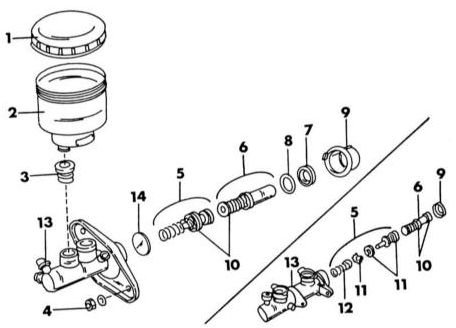

Монтажная схема главного тормозного цилиндра. Справа внизу показан цилиндр в случае с установленной ABS

1 — крышка 2 — компенсационный бачок 3 — резиновая насадка 4 — гайка 1,6 л = 10 - 15 Н•м 2,0 л = 11 - 17 Н•м 2,0 л = 8 - 11 Н•м (с ABS) 5 — промежуточный поршень 6 — нажимной поршень 7 — резиновое уплотнение 8 — промежуточная шайба 9 — упорный колпачок 10 — манжета поршня 11 — чашка пружины 12 — возвратная пружина 13 — корпус цилиндра 14 — прокладка корпуса цилиндра

ПОРЯДОК ВЫПОЛНЕНИЯ Отключите кабель от указателя уровня тормозной жидкости.

Отвинтите оба тормозных трубопровода от цилиндра. Заткните концы трубопроводов.

Ослабьте крепление главного тормозного цилиндра с торцевой поверхности тормозного усилителя и осторожно выньте цилиндр, не разбрызгивая тормозную жидкость на лаковые поверхности. Установка цилиндра осуществляется в обратной снятию последовательности. После установки прокачайте тормозную систему (Раздел Прокачка тормозов).
