Iran Khodro Samand: ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ
СНЯТИЕ 1. Отсоединить отрицательную клем му от аккумуляторной батареи.
2. Снять рычаги вместе с щетками стеклоочистителя.

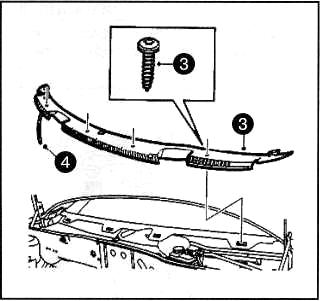

З. Отвернуть 4 винта крепления и под нять защитную решетку, как показано на рисунке. 4. Отсоединить шланг омывателя от защитной решетки, находящийся с левой стороны, как указано на ри сунке.

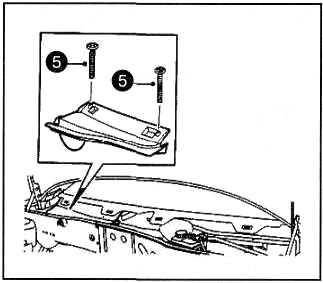

5. Отв ерн уть два винт а крепл ения и снять пластиковую крышку, расположенную за подводом отопителя и расширительным бачком омывателя.

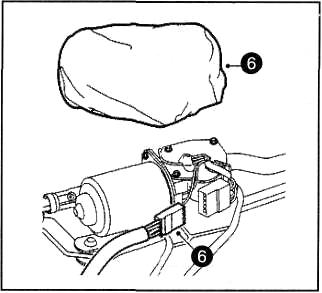

6. Снять пластиковую крышку с электродвигателя стеклоочистителя, затем отсоединить от него разъем.

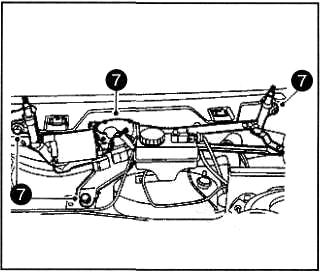

7. Отвернуть три болта крепления электродвигателя к поперечине кузова, затем снять его в сборе.

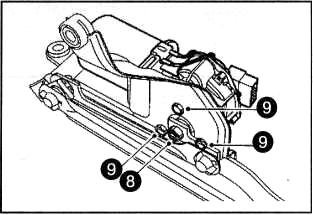

8. Отвернуть одну гайку крепления штока стеклоочистителя к шпинделю электродвигателя.
9. Отвернуть три болта крепления электродвигателя к кронштейну. Затем снять электродвигатель.
10.Установка производится в последовательности обратной снятию.
ЗАМЕНА ЛАМП ФАРЫ ДАЛЬНЕГО СВЕТА
1. Отвернуть винт крепления и снять заднюю крышку фары головного осве щения.
2. Отсоединить провод «массы».
З. Отсоединить пружинный зажим, на жав и подняв его вверх.
4. Извлечь лампу в сборе с ...
РАСШИРИТЕЛЬНЫЙ БАЧОК ОМЫВАТЕЛЯ - СНЯТИЕ И УСТАНОВКА
1. Отсоединить отрицательную клем му от аккумуляторной батареи.
2. Снять защитную решетку поперечины и крышку подвода отопителя (см. выше).
З. Отсоединить разъем от жидкостно го насоса, как показа ...
