Opel Vectra: Электрическая схема моделей с 1991 года - Электрические схемы - Инструкция по эксплуатации автомобиля Opel VectraOpel Vectra: Электрическая схема моделей с 1991 года

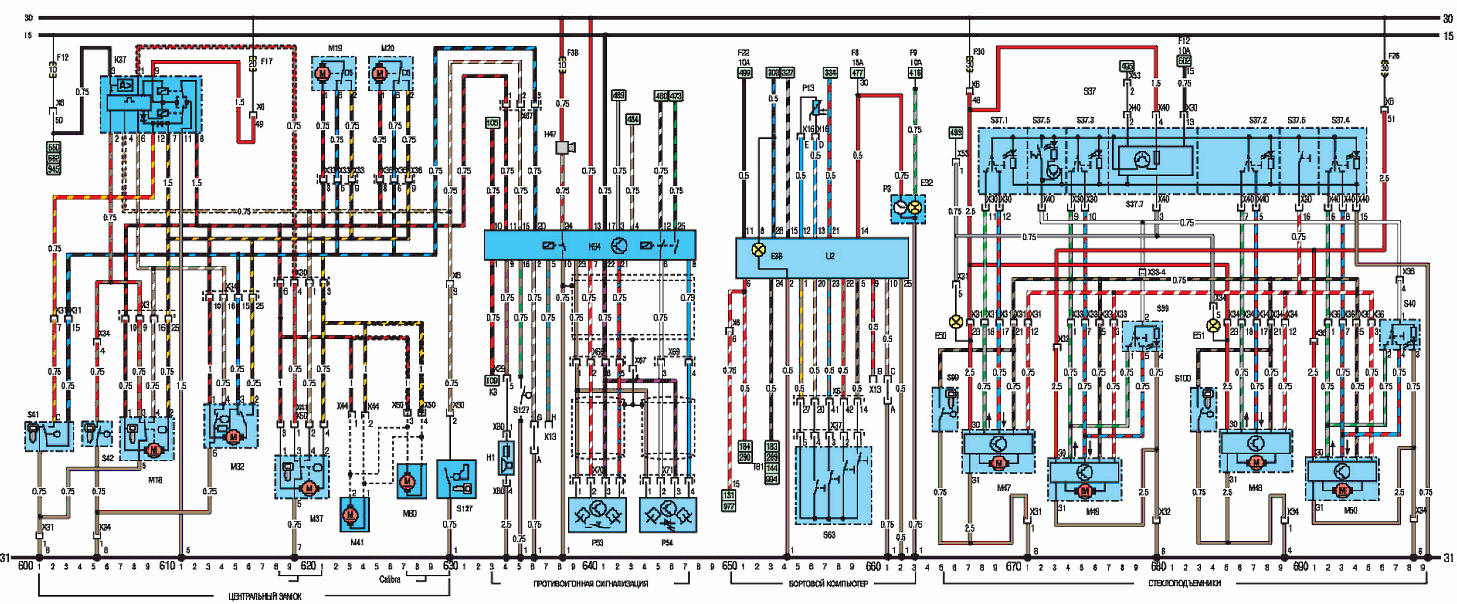

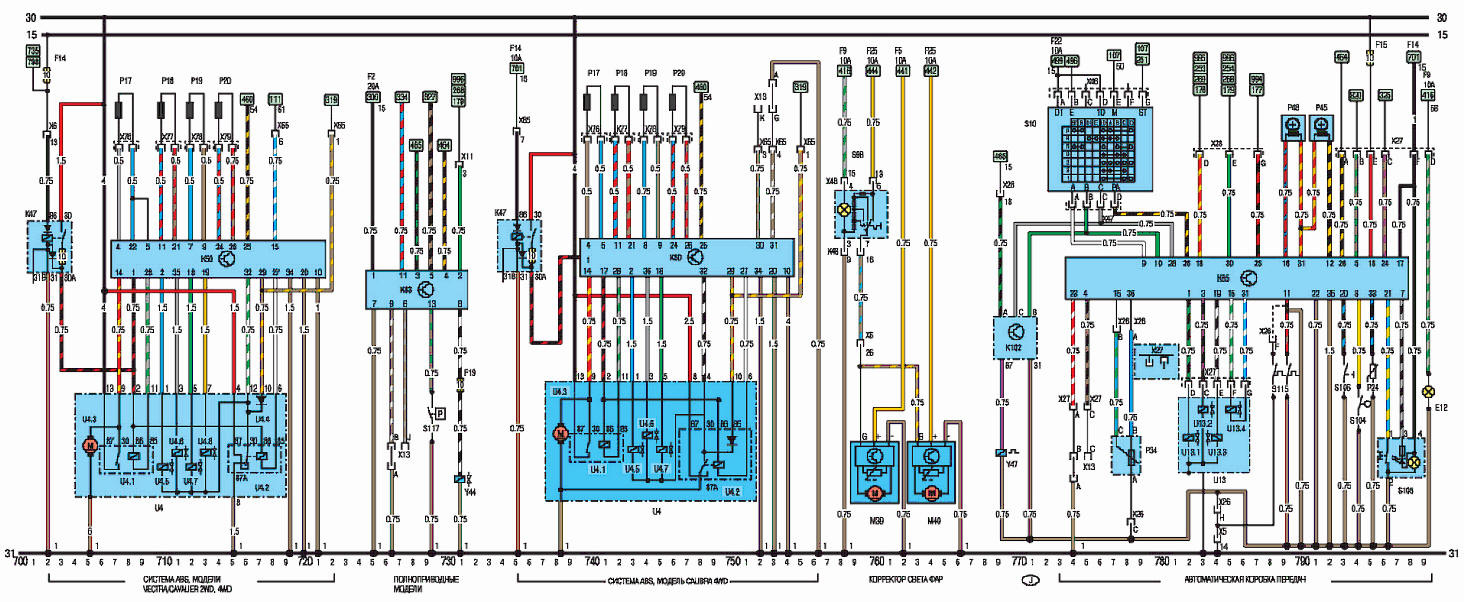

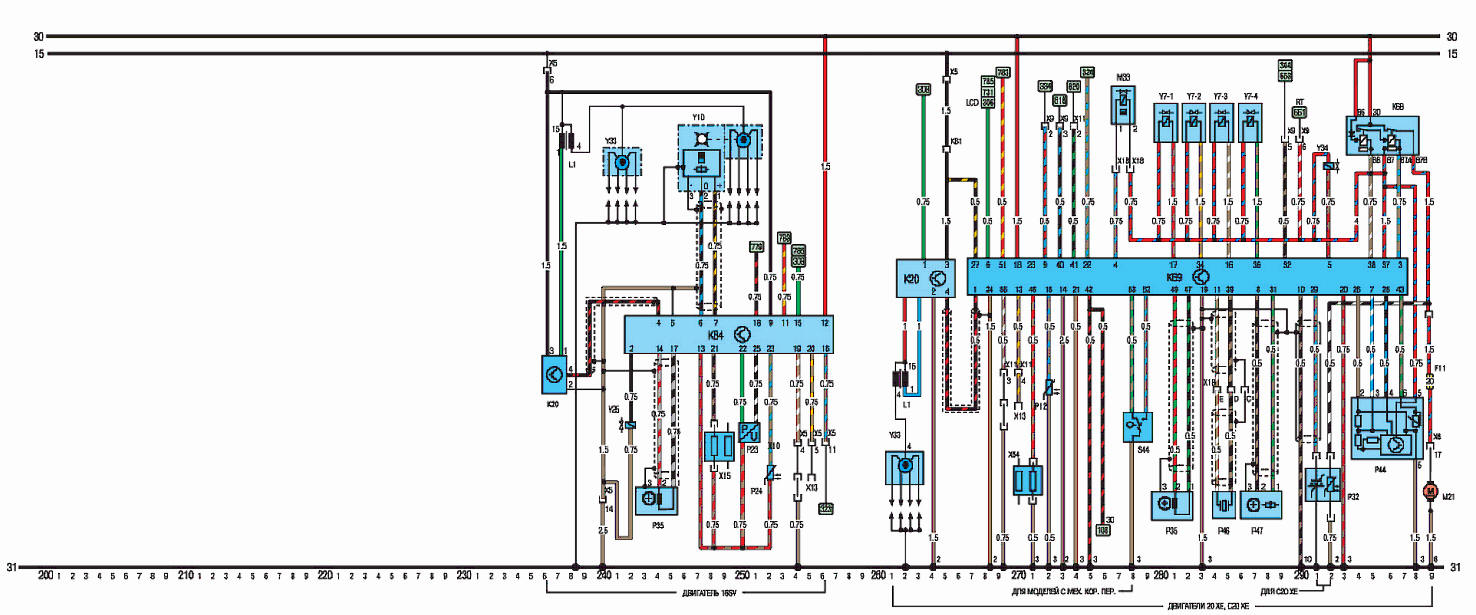

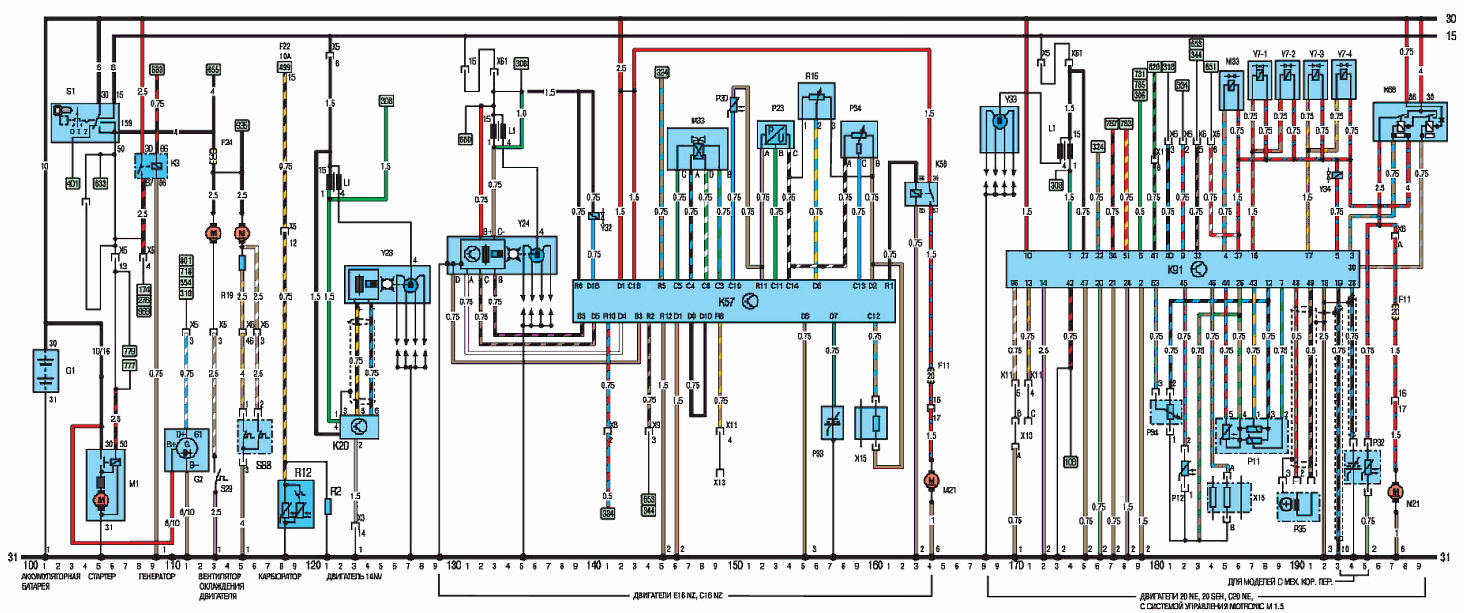

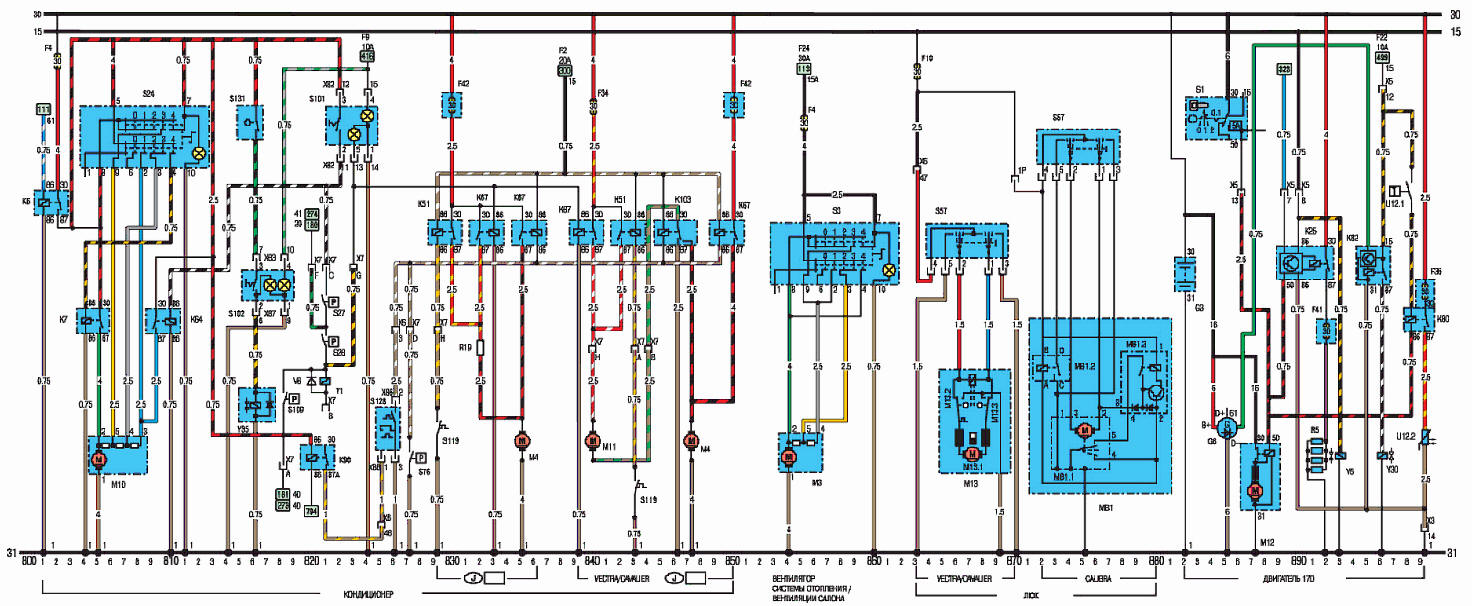

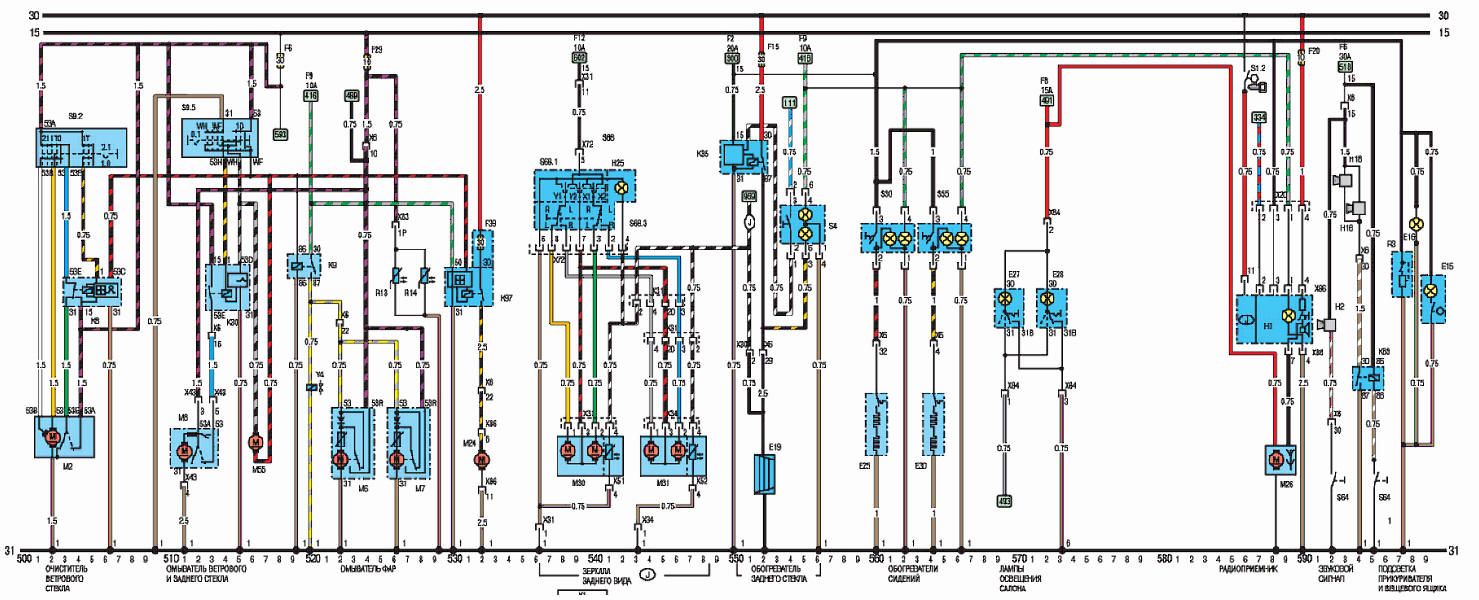

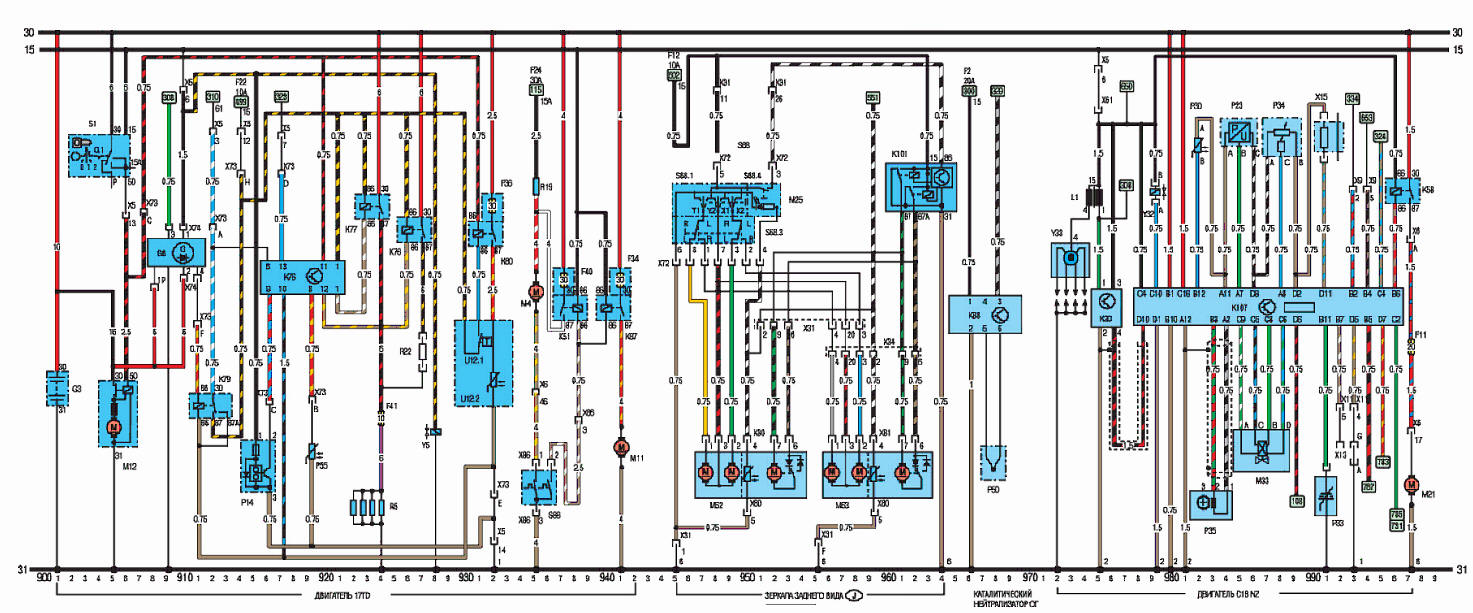

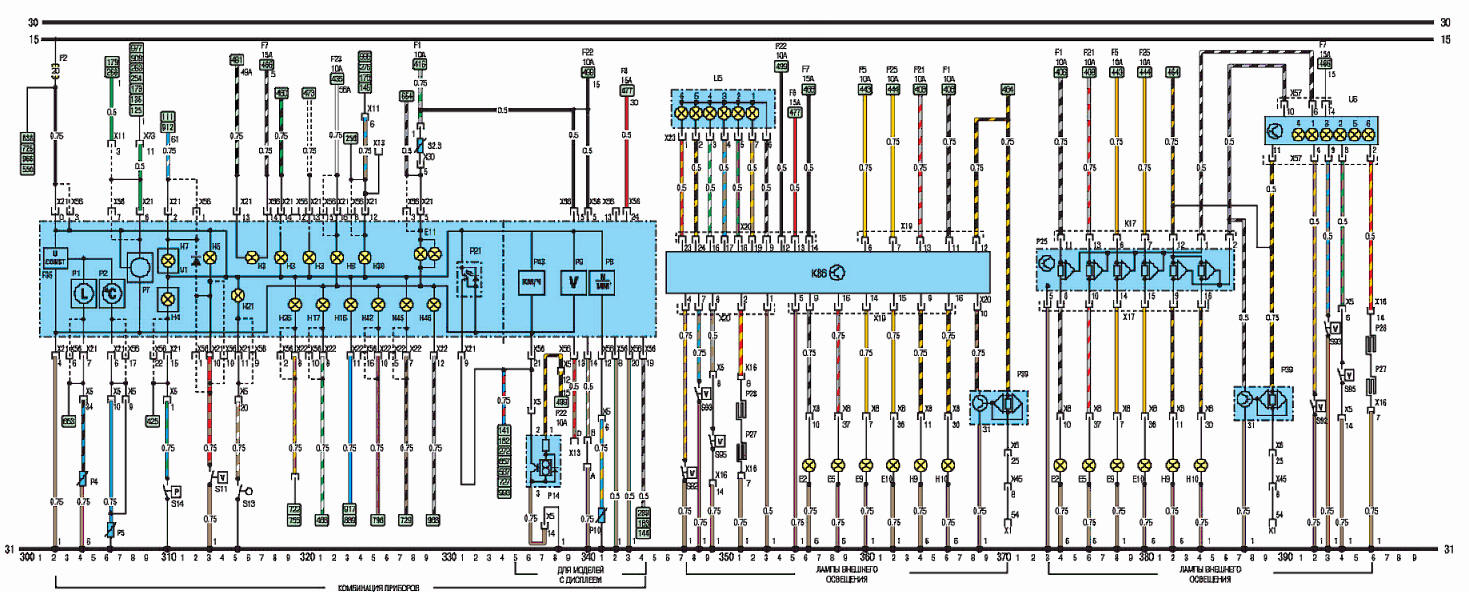

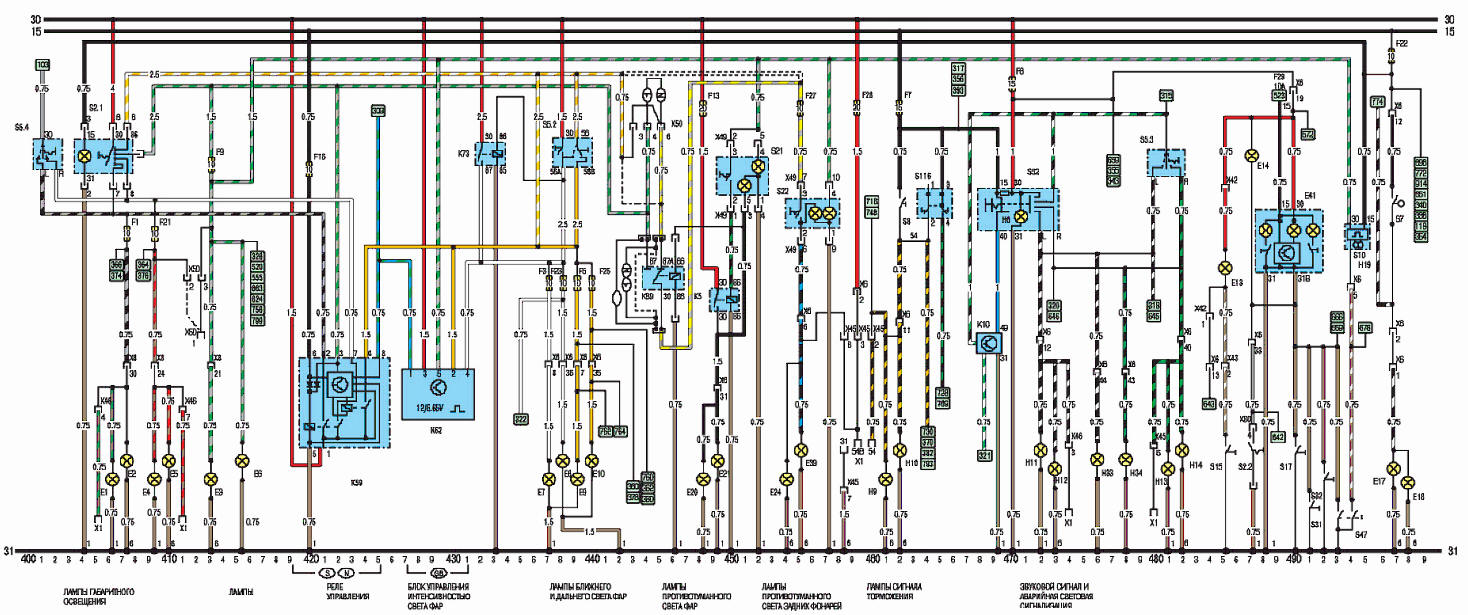

Электрическая схема моделей с 1991 года
Электрическая схема моделей с 1991 года

Электрическая схема моделей с 1991 года
Электрическая схема моделей с 1991 года

Электрическая схема моделей с 1991 года
Электрическая схема моделей с 1991 года

Электрическая схема моделей с 1991 года
Электрическая схема моделей с 1991 года

Электрическая схема моделей с 1991 года
Электрическая схема моделей с 1991 года

Электрическая схема моделей с 1991 года
Электрическая схема моделей с 1991 года

Электрическая схема моделей с 1991 года
Электрическая схема моделей с 1991 года

Электрическая схема моделей с 1991 года
Электрическая схема моделей с 1991 года

Электрическая схема моделей с 1991 года
Электрическая схема моделей с 1991 года
