Volkswagen Passat: Боковая отделка багажного отделения моделей Седан

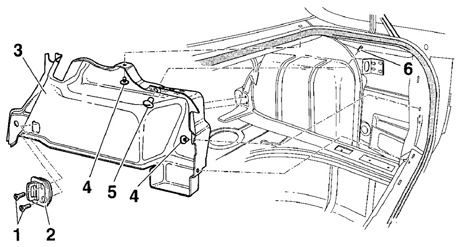

Боковая отделка багажного отделения моделей Седан
1 – винты, 2 – петля для крепления багажа, 3 – боковая отделка багажного отделения, 4 – пистоны, 5 – заглушку
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите заднюю отделку багажного отделения. 2. Снимите спинки дополнительных сидений. 3. Снимите нижнюю часть боковой отделки. 4. Вывинтите винты (1) крепления петли для багажа. 5. Извлеките пистоны (4) крепления боковой отделки багажного отделения. 6. Свинтите заглушку (5) с резьбовой шпильки (6). 7. Снимите боковую отделку багажного отделения (3). Установка Установка производится в последовательности, обратной снятию.
Уплотнение двери
Расположение уплотнения двери на кузове автомобиля
1 – место начала установки уплотнения двери
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Откройте дверь и, потянув, снимите уплотнение двери, расположенное по п ...
Боковая отделка багажного отделения моделей Универсал
Боковая отделка багажного отделения моделей Универсал
1 – боковая отделка багажного отделения, 2 – комбинированные пистоны, 3 – винты,
4 – петля для крепления багажа, 5 – винт
Снятие
ПОРЯДОК ...
