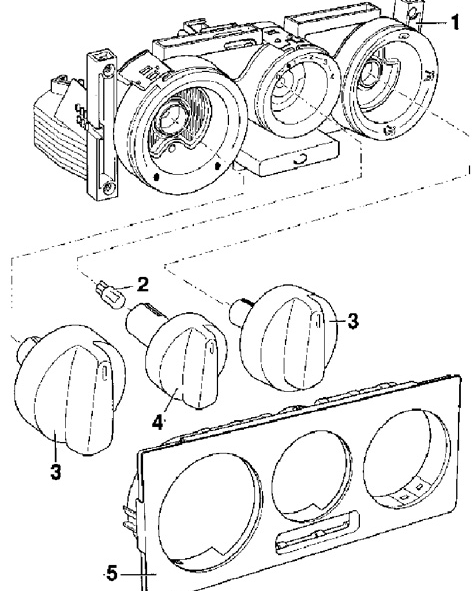

Блок управления отопителем

1 – корпус блока управления отопителем, 2 – лампа подсветки, 3 – боковые поворотные ручки, 4 – центральная поворотная ручка, 5 – декоративная накладка панели управления отопителем

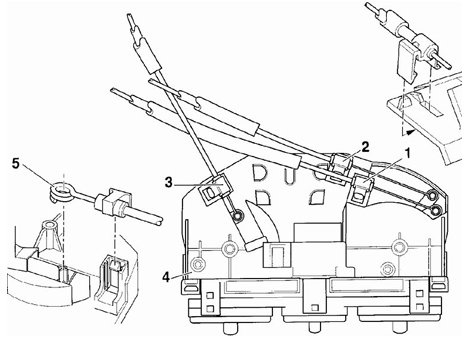

Троса управления системой отопления и вентиляции

1 – трос с оболочкой белого цвета, управляющий заслонкой "в ноги/размораживание", 2 – трос с оболочкой черного цвета, управляющий центральной заслонкой, 3 – трос с оболочкой красного цвета, управляющий заслонкой, регулирующей температуру подаваемого в салон воздуха, 4 – блок управления системой отопления и вентиляции, 5 – элементы крепления троса и оболочки троса

Крепление тросов управления к блоку отопителя

1 – трос с оболочкой черного цвета, управляющий центральной заслонкой, 2 – трос с оболочкой белого цвета, управляющий заслонкой температуры воздуха, 3 – закругленный конец троса

Крепление оболочки троса управления блоком отопителя

1 – держатель, 2 – корпус фиксатора

Крепления троса управления заслонкой температуры воздуха

1 – держатель, 2 – корпус отопителя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Извлеките блок управления отопителем из панели приборов. 2. Снимите пластиковые или металлические зажимы, крепящие оболочки тросов управления к корпусу блока управления. 3. Снимите закругленные концы тросов с рычагов блока управления. Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите закругленные концы тросов на рычаги блока управления, затем закрепите оболочки тросов зажимами. 2. Для крепления оболочки троса управления вставьте держатель троса (1) в корпус фиксатора (2) до защелкивания держателя троса, см. рис. Крепление оболочки троса управления блоком отопителя. 3. Для крепления оболочки троса, управляющего заслонкой температуры вставьте ножку держателя (1) в паз (В) и, повернув его против часовой стрелки (А), зафиксируйте на корпусе блока отопителя, см. рис. Крепления троса управления заслонкой температуры воздуха.
