Iran Khodro Samand: АМОРТИЗАТОРНАЯ СТОЙКА - УСТАНОВКА
1. Установить амортизаторную стойку в чашку кузова.

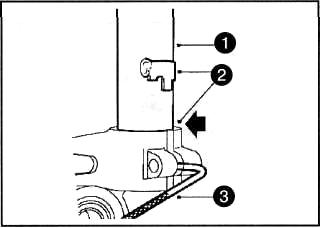

2. Установить нижнюю часть аморти заторной стойки в поворотный кулак, так чтобы она зафиксировалась в на правляющей.
Платежные терминалы и электронные кассиры.З. Извлечь специальный инструмент, для разжимания кулака (2490400З).

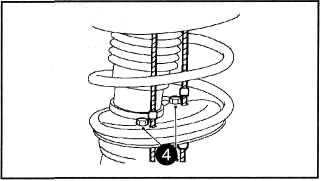

4. Отвернуть два болта (6 мм), указан ных на рисунке.
5. Снять тросы фиксирующие аморти заторную стойку.

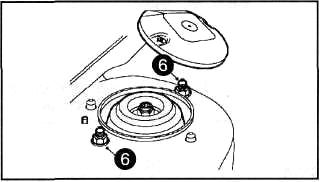

6. Затянуть гайки крепления верхней части амортизаторной стойки моментом затяжки 25 Н-м. Установить защитную крышку.

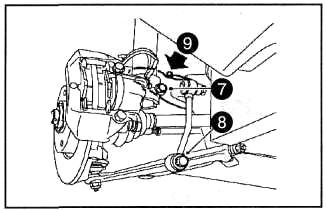

7. Завернуть болт и гайку крепления нижней части амортизаторной стойки к поворотному кулаку. Затянуть гайку моментом затяжки 55 Н-м.
8. Подсоединить и затянуть болт креп ления штока стабилизатора попереч ной устойчивости к нижнему рычагу подвески.
9. Удалить проволоку крепления пово ротного кулака к подрамнику.
10. Подсоединить на место все ранее отсоединенные провода и шланги.
11. Установить передние колеса и опус тить автомобиль Затянуть гайки креп ления колес моментом затяжки 85 Н-м.
АМОРТИЗАТОРНАЯ СТОЙКА - СНЯТИЕ
1. Повернуть рулевое колесо на не большой угол вправо.
2. Снять защитную крышку и устано вить фиксирующие тросы (24904009) в отверстия
в чашке кузова, как показано на рисунке.
З. Уст ...
АМОРТИЗАТОРНАЯ СТОЙКА - РАЗБОРКА
1. Снять амортизаторную стойку с автомобиля (см. выше).
2. Зажать специальное приспособле ние для сжатия пружины амортизаторной стойки
в тиски, как показано на рмсунке.
З. Завести второй виток ...
