Задний бампер моделей Седан
Задний бампер моделей Седан

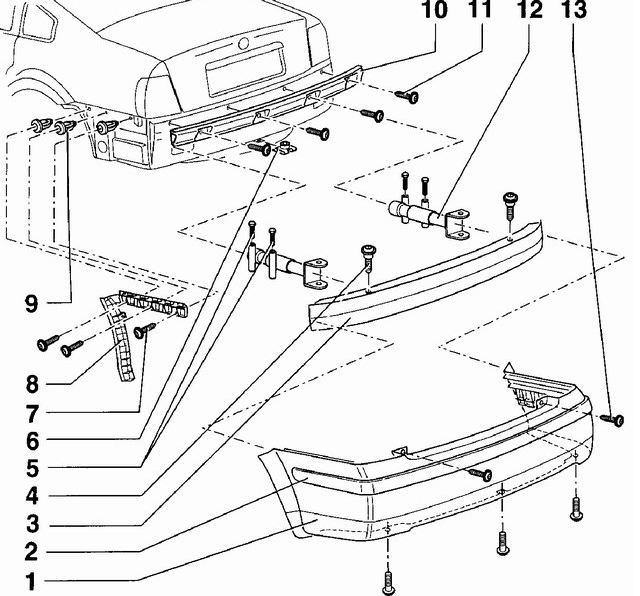

1 – бампер, 2 – амортизирующая накладка, 3 – кронштейн бампера, 4 – винты 2 шт., 15 Нм, 5 – болты 4 шт., 30 Нм + довернуть на угол 180°, 6 – гайка, 7 – винты 6 шт., 2 Нм, 8 – направляющий кронштейн, 9 – гайки 6 шт., 10 – основание, 11 – винты 4 шт., 1,2 Нм, 12 – крепежный элемент бампера, 13 – болты 5 шт., 6 Нм

Предупреждение Амортизирующая накладка 2 крепится к бамперу. Снятие заднего бампера необходимо производить, перемещая его назад параллельно направляющему кронштейну 8.

Задний бампер моделей Универсал
Задний бампер моделей Универсал

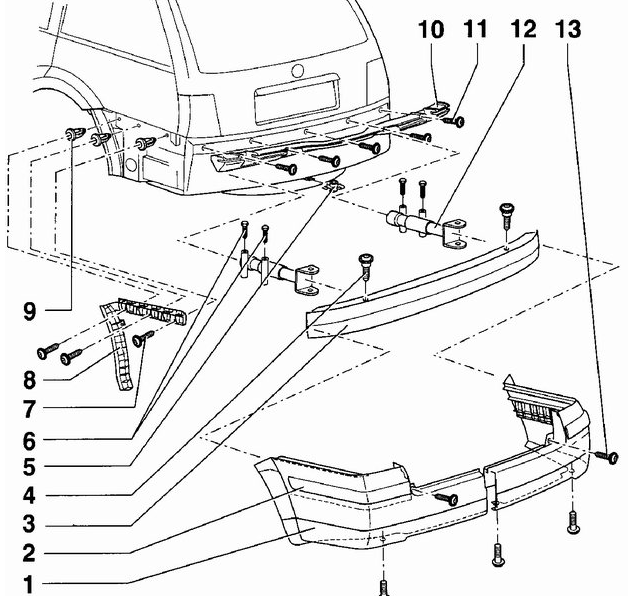

1 – задний бампер, 2 – амортизирующая накладка, 3 – кронштейн бампера, 4 – болты 2 шт., 15 Нм, 5 – гайка, 6 – болты 4 шт., 30 Нм + довернуть на угол 180°, 7 – винты 6 шт., 2 Нм, 8 – направляющий кронштейн, 9 – гайки 6 шт., 10 – основание, 11 – винты 4 шт., 1,2 Нм, 12 – крепежный элемент бампера, 13 – винты 5 шт., 6 Нм

Предупреждение Амортизирующая накладка 2 крепится к бамперу. Снятие заднего бампера необходимо производить, перемещая его назад параллельно направляющему кронштейну 8. При установке болтов 6 необходимо использовать новые болты. В данном подразделе изложен

ПОРЯДОК ВЫПОЛНЕНИЯ

работ на моделях Седан.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отвинтите винты крепления боковой части бампера 2. Вывинтите винты крепления задней и нижней части бампера (13), см. рис. Задний бампер моделей Седан. 3. Потянув назад, снимите бампер с направляющих кронштейнов.
    Регулировка бокового направляющего кронштейна бампера
    Регулировка бокового направляющего кронштейна бампера 1 – боковой направляющий кронштейн, 2 – ползунок, 3 – специальный инструмент VW-3371 для регулировки зазора, 4 – фара ПОРЯДОК ВЫПОЛНЕНИЯ ...
