Iran Khodro Samand: УСТАНОВКА КОЛЕНЧАТОГО ВАЛА - ДВИГАТЕЛЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: УСТАНОВКА КОЛЕНЧАТОГО ВАЛА

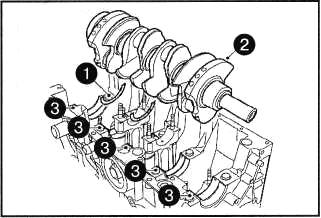

1. Установить верхние вкладыши под шипников в блок цилиндров, нанести на их рабочую

1. Установить верхние вкладыши под шипников в блок цилиндров, нанести на их рабочую поверхность тонкий слой моторного масла.

2. Уложить коленчатый вал.

Переводы из России в Украину в 2024 году банк России www.perevod-ukraine.site/blog.

З. Установить два верхних полукольца упорных шайб, выборками под подвод масла к коленчатому валу.

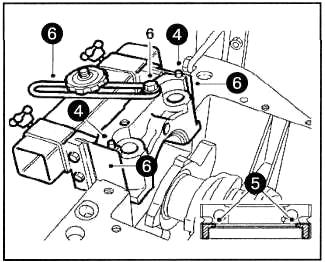

4. Установить новые боковые уплотнительные полоски в первую коренную опору коленчатого

4. Установить новые боковые уплотнительные полоски в первую коренную опору коленчатого вала.

5. Нанести слой силиконового герме тика на поверхность крышки коренной опоры, указанную ниже на рисунке.

6. Установить специальное приспо собление (24415004) с шайбами А2, ис пользуя болт крепления с шайбой.

7. Установить вкладыш подшипника в первую коренную опору и нанести на его поверхность тонкий слой моторного масла.

8. Установить крышку коренной опоры в корпус под углом 45°.

8. Установить крышку коренной опоры в корпус под углом 45°.

9. Выпрямить и опустить крышку в данном положении.

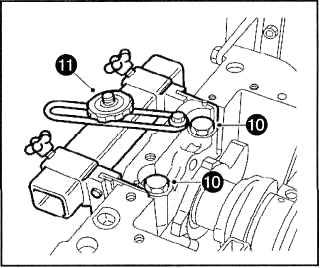

10. Заменить два болта крепления и за тянуть их от руки.

11. Отвернуть стопорный болт и из влечь специальное приспособление в горизонтальной плоскости.

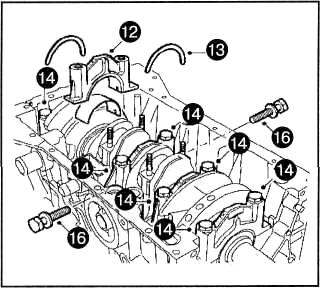

12.Установить вкладыш подшипника в крышку второй коренной опоры, нанести тонкий

12.Установить вкладыш подшипника в крышку второй коренной опоры, нанести тонкий слой моторного масла на рабочую поверхность вкладыша.

1З.Установить два нижних полукольца упорных шайб, выборками под подвод моторного масла к коленчатому валу.

14.Установить вкладыши подшипников в оставшиеся крышки коренных опор, нанести тонкий слой на рабочие поверхности вкладышей. Установить крышки коренных опор на блок цилиндров, в соответствии нанесенным ранее установочным меткам.

15. Установить оставшиеся болты креп ления и затянуть их все моментом за тяжки 50 Н-м.

16. Установить и затянуть болты креп ления вместе с шайбами третей корен ной опоры и затянуть их моментом за тяжки 25 Н-м.

17. Измерить выступ уплотнительной манжеты над блоком цилиндров.

Выступ уплотнительной манжеты не должен превышать 2мм. Произвести переустановку, при неправильном положении уплотнительной манжеты.

ПРОВЕРКА ОСЕВОГО ЗАЗОРА КОЛЕНЧАТОГО ВАЛА

    ПРОВЕРКА ЗАЗОРА В КОРЕННЫХ ОПОРАХ КОЛЕНЧАТОГО ВАЛА
    Перед сборкой: • Использовать новые вкладыши подшипников коренных опор. • Убедиться в том, что поверхности контакта крышек коренных опор и бло ка цилиндров очищены от посторонних частиц. 1. Устано ...

    ПРОВЕРКА ОСЕВОГО ЗАЗОРА КОЛЕНЧАТОГО ВАЛА
    1. Установить индикатор часового типа, используя специальное приспо собление для крепления. Иглу индика тора установить на хвостовик коленча того вала, как показано на рисунке. 2. Переместить кол ...
