Iran Khodro Samand: СТАРТЕР - СНЯТИЕ И УСТАНОВКА

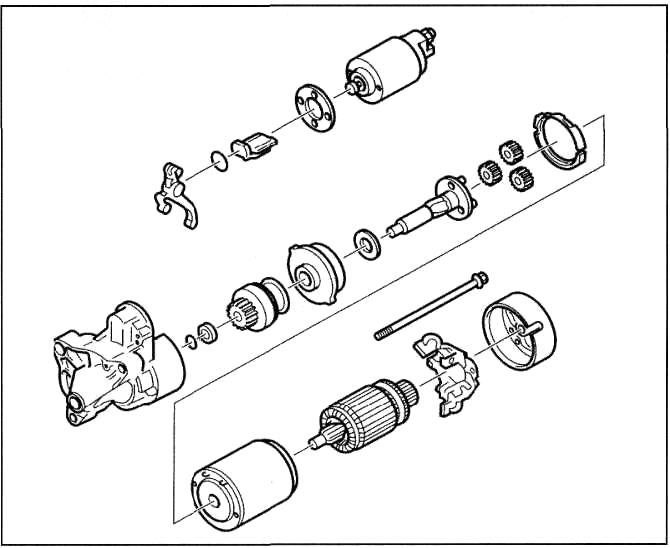

СТАРТЕР
СНЯТИЕ 1. Отсоединить отрицательную клем му от аккумуляторной батареи.
2. Для упрощения доступа к стартеру, снять воздушный патрубок системы впуска (см. Глава 2 «Двигатель»).

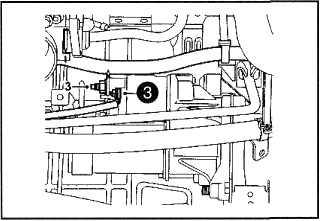

З. Отвернуть две гайки и извлечь две шайбы, затем отсоединить разъемы от втягивающей и удерживающей обмоток стартера.

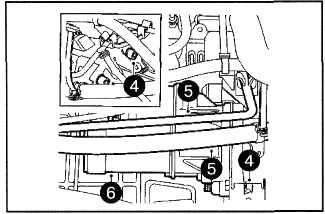

4. Отвернуть болты крепления старте ра к коробке передач. Отметить поло жение кронштейна крепления.
5. Отсоединить патрубок сапуна крышки распредвала от кронштейна, затем отвести патрубок в сторону.
6. Извлечь стартер.
УСТАНОВКА 1. Установка производится в последовательности обратной снятию.
