Iran Khodro Samand: СНЯТИЕ И УСТАНОВКА КЛАПАНОВ - ДВИГАТЕЛЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: СНЯТИЕ И УСТАНОВКА КЛАПАНОВ

1. Снять головку блока цилиндров.

2. Снять распределительный вал, тол катели и регулировочные шайбы.

З. Используя специальное приспособ ление (2440700З), сжать пружины кла панов.

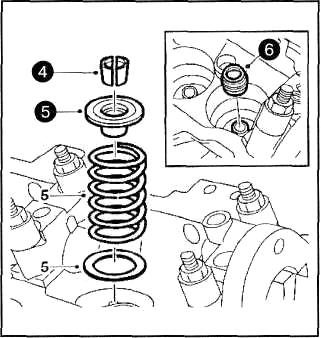

4. Извлечь сухари клапанов, снять на грузку со специального приспособле ния.

5. Снять опорную шайбу пружины, пружину и гнездо пружины.

6. Снять маслосъемные колпачки кла панов.

7. Извлечь клапаны газораспредели тельного механизма.

8. Установка производится в последо вательности обратной снятию, с учетом нижеприведенных

8. Установка производится в последо вательности обратной снятию, с учетом нижеприведенных условий.

• Проверить каждый клапан на на личие повреждений, нагара, сколов и других дефектов. При необходимости заменить клапан новым.

• Проверить высоту пружин и от клонение от вертикальной оси.

• При установке, использовать только новые маслосъемные колпачки.

• Нанести моторное масло на стер жень клапана и на втулку.

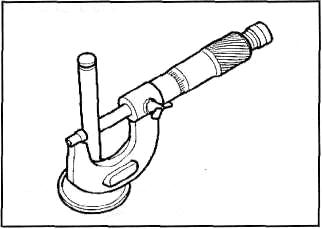

9. Измерить диаметр клапана, исполь зуя микрометр, заменить клапан при обнаружении дефектов.

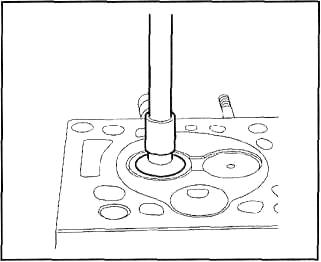

10. Клапаны следует в следующей последовательности: • Притереть клапан к седлу.

10. Клапаны следует в следующей последовательности: • Притереть клапан к седлу.
