Mazda 626: Снятие и установка электростеклоподъемника - Кузов - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Снятие и установка электростеклоподъемника

Снятие Примечание. В данном руководстве описывается снятие/установка электростеклоподъемника для автомобилей, выпускавшихся с 01/92 по 07/97. Указания для автомобилей, производящихся с 08/97, указаны в конце главы.

• Снять обивку двери и стекло.

• При необходимости отсоединить от электромотора стеклоподъемника штекерный разъем.

Вывернуть винт -11- и гайку -18-.

• Отсоединить стеклоподъемник -9- от двери и, перемещая его вниз, достать через отверстие в двери.

Установка • Установить стеклоподъемник и зафиксировать его винтами -11- и гайками -18-. Момент затяжки: винт -11- = 25 Нм, гайка -18= 10 Нм.

• При необходимости подсоединить к электродвигателю стеклоподъемника штекерный разъем -9-.

• Установить стекло и обивку двери.

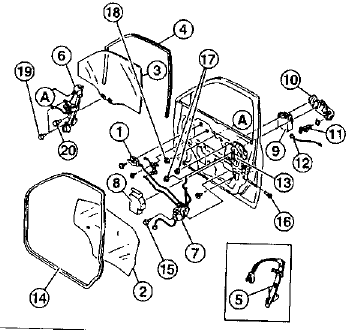

Специальные указания для автомобилей выпуска с 08/97 1 - внутренняя ручка двери;

Специальные указания для автомобилей выпуска с 08/97 1 - внутренняя ручка двери; 2 - пленочный уплотнитель двери; 3 - стекло; 4 - направляющие стекла; 5 - ручной стеклоподъемник; 6 - электростеклоподъемник; 7 - замок двери; 8 - защитная панель А; 9 - защитная панель В; 10 - наружная ручка двери; 11 - выключатель замка; 12 - тяга замка; 13 - панель системы тяг; 14 - уплотнитель двери; 15 - винт (9 Нм); 16 - винт (5 Нм); 17 - гайка (6 Нм); 18 - гайка (25 Нм); 19 - винт (9 Нм); 20 - винт (25 Нм)

Примечание. Снятие и установка стекла и стеклоподъемника не имеет принципиального отличия от данных операций на автомобилях, выпускавшихся с 01/92 по 07/97. Ниже будут отмечены некоторые особенности.

• Для снятия стекла и стеклоподъемника необходимо последовательно демонтировать все элементы от - 1 - до -14- (в том порядке, как они перечислены в подписях к рисунку). Это требование распространяется на винты и гайки от -15- до -20-. Сборку осуществлять в обратном порядке.

Перед снятием стекла оно должно выступать из двери на 60 мм.
